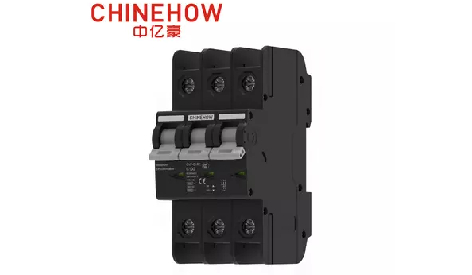

ما هي مكونات قاطع الدائرة المصغرة؟

MCB هو جهاز يشتريه كثير من الناس لمنزلهم أو مكاتبهم ، فماذا يفعل؟ما هي مميزات قاطع الدائرة المصغر؟كيف يعمل قاطع الدائرة؟

• مم يتكون قاطع الدائرة المصغرة؟

• ما هو عمل MCB؟

• كيف يعمل MCB؟

ما يفعل قاطع دارة صغير يتألف من؟

1. الغلاف الخارجي يحمل جميع المكونات الداخلية بشكل آمن ويحميها من الغبار.وهي مصنوعة من مواد عازلة مثل البلاستيك أو السيراميك.

2 يمكن العثور على زوج من جهات الاتصال في MCB.أحدهما ثابت والآخر متحرك.

3 استخدم هذا المقبض لفتح وإغلاق MCB.

4 تم إجراء ترتيب مزلاج داخل MCB لتثبيت جهات الاتصال في وضع التشغيل تحت شد الزنبرك.

5 توفر الصفيحة ثنائية المعدن الحماية من الحمل الزائد المتأخر عن طريق إحداث فترات تدفق طويلة أكبر من تيارها المقنن.

6 توفر الصمامات اللولبية حماية فورية من الماس الكهربائي عن طريق تحرير المزالج الميكانيكية.يتم تنشيط صمام الملف اللولبي عندما يتجاوز التيار عبر الملف قيمة محددة ، وعادة ما يكون أكثر من ثلاثة أضعاف التيار المقنن.لن يتم تنشيط الملف اللولبي عن طريق التحميل الزائد.

7. غرفة إطفاء القوس مستخدمة لتقسيم القوس وإطفاء القوس.

ما هي عملية MCB?

1.يمكن تشغيل MCB وإيقاف تشغيله يدويًا.هذه الميزة مفيدة للغاية ، خاصة أثناء الصيانة.تم صنع المزلاج الداخلي لتثبيت جهات الاتصال الثابتة تلقائيًا بمجرد دفع المقبض إلى وضع التشغيل.عند الإغلاق ، فإن الضغط الذي تمارسه أصابعنا على المقبض يحرر المزلاج ويفتح جهات الاتصال.

2- عندما يكون الجهاز محملاً بشكل زائد ، فإنه يسحب تيارًا أكثر من مصدر الطاقة.يتدفق هذا التيار عبر الصفيحة ثنائية المعدن ويسخنها.الشريط ثنائي المعدن المشوه عند تسخينه سيطرح المزلاج ويفتح نقاط التلامس ويعزل الجهاز عن مصدر الطاقة.

3. يؤدي الارتفاع المفاجئ في التيار أثناء دائرة كهربائية قصيرة إلى إنشاء MMF قويًا بدرجة كافية لإلقاء الغنائم على المزلاج وتحريره ، وبالتالي فتح جهات الاتصال.

4. عندما يتم فتح جهة الاتصال تحت الحمل ، يتم تشكيل قوس بين جهة الاتصال الثابتة والاتصال المتحرك.تم تصميم جهات الاتصال بحيث يتحرك القوس المتكون بينهما للخارج عبر قناة القوس ويصل إلى فاصل القوس أو فاصل القوس.فاصل القوس أو فاصل القوس هو جهاز لزيادة طول القوس وتقسيمه وإخماده.

كيف يمكن لل MCB الشغل؟

1. في حالة الحمل الزائد ، يتم دفع أكثر من التيار المقدر عبر MCB.عندما يتدفق تيار كهربائي عبر المعدنين ، فإنه يسخن وينحني ، مما يؤدي إلى انحرافه وإطلاق المزلاج الميكانيكي.يعتمد وقت انحراف الصفيحة ثنائية المعدن على كمية التيار المتدفق عبر الصفيحة.كلما زاد التيار ، زادت سرعة انحراف المعدن الثنائي.

2. خلال دائرة قصر ، التيار العابر المتدفق عبر الملف اللولبي يجبر المكبس باتجاه المزلاج.يؤدي هذا الإجراء إلى تحرير المزلاج الميكانيكي على الفور ويفتح جهة الاتصال على الفور.
