كيفية اختيار قاطع الدائرة المغناطيسية الهيدروليكية لمعداتك

غالبًا ما ينجم التعثر المزعج والفشل الكارثي للمعدات عن حماية الدائرة المحددة بشكل غير صحيح. تعتمد قواطع الدائرة الحرارية القياسية على شرائح ثنائية المعدن التي تتشوه عند تسخينها، مما يخلق قيودًا شديدة في البيئات ذات درجات الحرارة المحيطة المتقلبة. تتسبب الحرارة المرتفعة في التعثر المبكر، بينما يؤدي البرد الشديد إلى تأخير الاستجابة للرحلة، مما يجعل الآلات عرضة للخطر. يواجه المهندسون تحديًا مستمرًا في مطابقة ملفات تعريف الحمل الدقيقة، وخاصة تيارات التدفق العالية، دون المبالغة في حجم الكسارة والمساس بالسلامة.

توفر قواطع الدائرة المغناطيسية الهيدروليكية حلاً مستقرًا لدرجة الحرارة. وهي تعمل باستخدام ملف لولبي ولوحة قيادة مملوءة بالسوائل، وتعتمد فقط على التيار الفعلي الذي يمر عبر الدائرة. هذه الآلية تلغي الحاجة إلى تخفيض الحرارة. يتطلب التكامل الناجح تقييمًا صارمًا لمنحنيات الرحلة، والتقييمات الكهربائية، والقيود الميكانيكية، وتكوينات الدوائر. إن إتقان الاختيار المناسب لقواطع الدائرة المغناطيسية الهيدروليكية يسمح للمهندسين بعزل الأخطاء على الفور مع تجاهل عابري بدء التشغيل غير المؤذيين.

• الاستقلال في درجة الحرارة: تعتمد رحلة القواطع المغناطيسية الهيدروليكية فقط على التيار، مما يلغي متطلبات تخفيض الحرارة المرتبطة بالقواطع الحرارية في البيئات القاسية.

• دقة منحنى الرحلة: يعد اختيار منحنى التأخير الزمني الصحيح أمرًا بالغ الأهمية لاستيعاب تيارات التدفق (على سبيل المثال، المحركات والمحولات) دون التضحية بحماية الدائرة القصيرة.

• التقييمات الخاصة بالتطبيق: يجب أن تكون تقييمات الجهد الكهربي للتيار المتردد والتيار المستمر، وتوافق التردد، وقدرة المقاطعة مطابقة تمامًا لبيئة تشغيل الجهاز.

• تكوينات داخلية متعددة الاستخدامات: تتيح التكوينات المتقدمة مثل المفاتيح المساعدة، ورحلات التحويل، والتصميمات ثنائية الملف التكامل السلس في حلقات التحكم الآلية ووحدات التحكم المنطقية القابلة للبرمجة (PLCs).

لماذا تحتاج المعدات إلى قواطع الدائرة المغناطيسية الهيدروليكية

معايير النجاح لحماية الدائرة

تتطلب الحماية الموثوقة للمعدات عدم حدوث أي إزعاج وعزل فوري للخطأ. يجب أن يقدم القاطع أداءً ثابتًا عبر بيئات التشغيل المتنوعة، سواء تم تركيبه في حاوية اتصالات خارجية متجمدة أو لوحة تحكم أرضية شديدة الحرارة في المصنع. تفشل الأجهزة الحرارية القياسية في هذا الاختبار عندما تتقلب درجات الحرارة المحيطة، مما يجبر المهندسين على زيادة حجم الكسارة لمنع الرحلات الخاطئة في الصيف، مما يترك المعدات غير محمية في الشتاء. تعمل التقنية المغناطيسية الهيدروليكية على حل هذه المشكلة عن طريق فصل آلية الرحلة عن الحرارة المحيطة تمامًا.

متغير درجة الحرارة

تستخدم القواطع المغناطيسية الهيدروليكية ملفًا لولبيًا، ونواة حديدية متحيزة بنابض، وأنبوبًا مملوءًا بسائل السيليكون. يسحب المجال المغناطيسي الناتج عن تيار الحمل قلب الحديد ضد شد الزنبرك. نظرًا لأن هذا يعتمد على الكهرومغناطيسية بدلاً من التمدد الحراري، يحافظ القاطع على تصنيف تيار بنسبة 100% بغض النظر عن درجة الحرارة المحيطة. يعمل باستمرار من -40 درجة مئوية إلى +85 درجة مئوية. تتطلب البدائل ثنائية المعدن منحنيات حرارية معقدة لمنع الرحلات الخاطئة في العبوات الساخنة، مما يعقد عملية التصميم ويقدم متغيرات أداء غير مقبولة.

التعامل مع التيارات العالية

العديد من الأحمال الصناعية، مثل المحركات الحثية، والمحولات الكبيرة، وإمدادات الطاقة ذات السعة العالية، تسحب طفرات تيار هائلة أثناء بدء التشغيل. توفر لزوجة سائل السيليكون داخل وعاء القيادة تأخيرًا زمنيًا يمكن التحكم فيه. عندما يضرب تيار غير ضار الملف، يسحب المجال المغناطيسي القلب، لكن السائل يبطئ حركته. يسمح هذا التأخير للمعدات ببدء التشغيل دون التسبب في رحلة خاطئة. إذا استمر التيار الزائد إلى ما بعد نافذة بدء التشغيل العادية، فإن القلب في النهاية يستقر مقابل قطعة القطب، مما يزيد من التدفق المغناطيسي إلى الحد الأقصى ويفتح نقاط الاتصال لإزالة الخطأ.

ميكانيكا لزوجة السوائل

في حين أن نقطة الرحلة النهائية محصنة ضد درجة الحرارة، فإن الظروف المحيطة تؤثر على لزوجة سائل السيليكون. يؤدي البرد الشديد إلى زيادة سماكة السائل، مما يؤدي إلى إبطاء التأخير الزمني قليلاً أثناء حدث عابر. تعمل الحرارة الشديدة على تمييع السائل، مما يؤدي إلى تسريع التأخير. ومع ذلك، فإن تغيير اللزوجة هذا لا يغير أبدًا عتبة الرحلة المغناطيسية النهائية. سوف ينطلق القاطع دائمًا عند حد التيار المستمر المقدر، مما يوفر حماية مطلقة دون التخفيض الحراري الخطير الذي تتطلبه التقنيات القديمة.

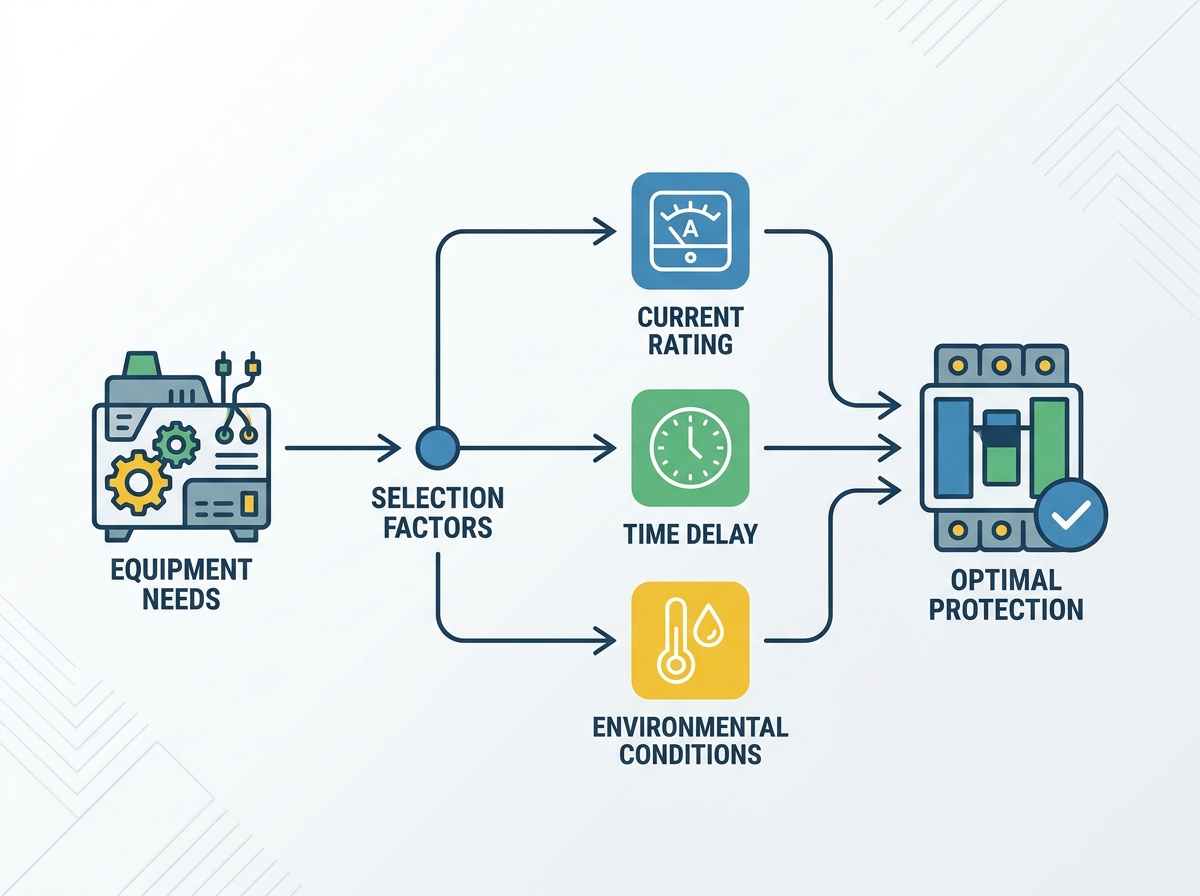

كيفية اختيار قاطع الدائرة المغناطيسية الهيدروليكية

1. تقييمات التيار والجهد والتردد

يعد حساب الحمل المستمر هو الخطوة الأولى في عملية المواصفات. تحمل القواطع المغناطيسية الهيدروليكية 100% من تيارها المقنن بشكل مستمر. لا تحتاج إلى تطبيق قاعدة تخفيض الحرارة القياسية بنسبة 80% المستخدمة غالبًا للقواطع الحرارية في العبوات ذات درجة الحرارة العالية. قم بمطابقة التصنيف الحالي المستمر مباشرةً مع الحد الأقصى لحمل التشغيل العادي لديك لضمان الحماية المشددة.

تحدد مواصفات الجهد المتطلبات المادية لكسر الأقواس الكهربائية. تعبر أقواس التيار المتردد بشكل طبيعي الصفر فولت 100 أو 120 مرة في الثانية (حسب التردد)، مما يجعلها سهلة الإطفاء نسبيًا. ومع ذلك، تحافظ أقواس التيار المستمر على جهد ثابت وتتطلب انفجارات مغناطيسية متخصصة لتمديد وتبريد وإطفاء بلازما القوس. إن سوء استخدام قاطع التيار المتردد في دائرة التيار المستمر يؤدي إلى مخاطر نشوب حريق شديدة، حيث قد يتم لحام نقاط الاتصال أو قد يقفز القوس إلى العلبة. حدد دائمًا نوع الجهد وحجمه الدقيقين.

يغير توافق التردد توليد التدفق المغناطيسي داخل ملف الاستشعار. يتصرف القاطع الذي تمت معايرته لطاقة المرافق القياسية 50/60 هرتز بشكل مختلف عند 400 هرتز. تتطلب الأنظمة الفضائية والعسكرية التي تستخدم التردد 400 هرتز معايرة ملفات محددة لمنع تغيير المعاوقة والتعثر المبكر. تتطلب أنظمة التيار المباشر النقي أيضًا معايرة مخصصة، حيث يؤدي عدم وجود تيار متردد إلى تغيير الديناميكيات المغناطيسية بالكامل.

2. تكوينات الدوائر الداخلية

تملي الأسلاك الداخلية للقاطع وظائفه ضمن نظام التحكم الأوسع. يؤدي تحديد التكوين الصحيح إلى تحويل جهاز الحماية البسيط إلى مكون تحكم نشط.

• رحلة السلسلة: يضع التكوين القياسي ملف الاستشعار وجهات الاتصال في سلسلة مع الحمل. ينطلق القاطع عندما يتجاوز التيار الذي يمر عبر جهات الاتصال الرئيسية التصنيف.

• رحلة التحويل: يتم تنشيط الملف المساعد بواسطة مصدر جهد خارجي. وهذا يسمح بالتعثر عن بعد عبر زر PLC أو زر التوقف في حالات الطوارئ، وهو أمر بالغ الأهمية لدوائر الإغلاق في حالات الطوارئ وحلقات التعشيق الآمنة.

• رحلة التتابع: تعمل على فصل ملف الاستشعار ودائرة الاتصال بالكامل. يمكن لإشارات التحكم ذات الجهد المنخفض مراقبة وعزل خطوط الطاقة ذات الجهد العالي بأمان، مما يوفر عزلًا كلفانيًا بين دوائر التحكم والطاقة.

• التصنيف المزدوج: تسمح الملفات المحورية لقاطع واحد بحماية الدوائر التي تعمل عند مستويين تيارين مختلفين، وهو مفيد للمعدات التي تتحول بين مدخلات 120 فولت و240 فولت.

• التبديل فقط: توفر التكوينات غير التلقائية عزلًا يدويًا حيث تتعامل الأجهزة الأولية مع الحماية من التيار الزائد، وتعمل فقط كمفتاح فصل قوي.

3. منحنيات الرحلة والتأخير الزمني

يؤدي تحديد منحنى الرحلة الصحيح إلى منع التعثر المزعج مع الحفاظ على الحماية المشددة. يحدد المنحنى المدة التي سينتظرها القاطع قبل التعثر عند مستوى تيار زائد محدد.

تتجاهل منحنيات الاندفاع العالية المتخصصة ارتفاعات نصف دورة عالية السعة تصل إلى 25 إلى 30 ضعف التيار المقدر. هذه إلزامية للأحمال الحثية للغاية حيث ستظل منحنيات التأخير الطويل القياسية تتعثر أثناء توسع المجال المغناطيسي الأولي.

4. قدرة المقاطعة (AIC) وتقييمات الدائرة القصيرة

تحدد قدرة مقاطعة التيار (AIC) الحد الأقصى لتيار الخلل الذي يمكن للقاطع إزالته بأمان دون تدمير نفسه أو لحام جهات الاتصال الخاصة به. يجب أن يتجاوز تصنيف AIC الحد الأقصى لتيار العطل المتاح عند نقطة تركيب المعدات. يجب على المهندسين أن يختاروا بين الأنظمة ذات التصنيف الكامل، حيث يقوم القاطع بمسح الخطأ الكامل بشكل مستقل، أو الأنظمة ذات التصنيف المتسلسل، حيث يعمل في اتجاه مجرى جهاز الحماية الرئيسي المنسق الذي يحد من التيار المسموح به.

العوامل الميكانيكية وعوامل التثبيت التي يجب مراعاتها

1. تكوين القطب وأنماط المحرك

تتطلب القواطع متعددة الأقطاب آليات رحلة داخلية مشتركة. إذا تعثر أحد القطبين بسبب خطأ، فيجب أن تتعثر جميع الأقطاب في وقت واحد. يمنع هذا التزامن الطور الواحد في المعدات ثلاثية الطور، والتي يمكن أن تدمر المحركات بسرعة عن طريق التسبب في سحب المراحل المتبقية للتيار الزائد. يؤثر اختيار المشغل على بيئة العمل والسلامة. توفر المفاتيح عملية قياسية وحالة مرئية واضحة. تمنع الروك المسطحة التشغيل العرضي في المناطق ذات حركة المرور العالية أو في العبوات الضيقة. توفر أزرار الضغط لإعادة الضبط جمالية نظيفة لتصميمات اللوحة الأمامية حيث تكون المساحة محدودة.

2. جهات الاتصال المساعدة والإنذارية لتكامل الأتمتة

تعتمد المعدات الحديثة على التغذية العكسية المستمرة للبيانات. تستخدم المفاتيح المساعدة جهات اتصال SPDT لتعكس موضع الاتصال الرئيسي. إنها تغذي بيانات الحالة المفتوحة أو المغلقة إلى PLCs أو وحدات التحكم الدقيقة أو أنظمة SCADA، مما يسمح لنظام التحكم بمعرفة ما إذا كانت الطاقة متاحة. تعمل جهات اتصال الإنذار بشكل مختلف. يتم تشغيلها فقط عندما يتعطل القاطع بسبب عطل كهربائي. يتجاهلون التبديل اليدوي. وهذا يوفر تشخيصات مستهدفة، ويخبر فرق الصيانة بالضبط عن سبب توقف الآلة، بدلاً من تركهم في حالة تخمين إذا قام المشغل ببساطة بقلب المفتاح.

3. خيارات التركيب وبصمة اللوحة

قيود المساحة تملي أنماط التركيب. يناسب تركيب اللوحة الأمامية عناصر التحكم التي تواجه المستخدم حيث يحتاج المشغلون إلى الوصول الفوري. تعمل التصميمات الإضافية على تسريع إنتاج خط التجميع من خلال التخلص من أجهزة التثبيت. يهيمن تركيب السكك الحديدية DIN على لوحات التحكم الصناعية، مما يسمح بالتركيب السريع إلى جانب الموصلات والمرحلات. يدمج تركيب PCB-tail الحماية مباشرة على لوحات الدوائر للأجهزة الإلكترونية المدمجة. يضمن اختيار البصمة المادية القياسية إمكانيات التوريد الثانوية ومرونة سلسلة التوريد.

4. أنواع الإنهاء ومقاومة الاهتزاز

تعتمد موثوقية الاتصال على نوع الإنهاء. تتعامل أطراف البراغي مع التيار العالي والضغط الميكانيكي، مما يوفر اتصالاً آمنًا للأسلاك ذات القياس الثقيل. تعمل محطات الأشياء بأسمائها الحقيقية سريعة التوصيل على تسريع عملية تجميع التصنيع للتطبيقات الحالية المنخفضة. تسمح دبابيس ثنائي الفينيل متعدد الكلور باللحام المباشر للوحة. بالنسبة للمعدات المتنقلة والدفاع والنقل الثقيل، يعد تحمل الاهتزاز أمرًا بالغ الأهمية. يجب أن تحمي تفاصيل التصميم الميكانيكي عضو الإنتاج الداخلي من الرحلات الخاطئة الناجمة عن الصدمات الخارجية. يتطلب الاختيار الصحيح لقاطع الدائرة المغناطيسية الهيدروليكية مطابقة نوع الطرف ومقاومة الصدمات الداخلية لملف الاهتزاز المتوقع لبيئة التثبيت.

معايير وشهادات قواطع الدائرة المغناطيسية الهيدروليكية

ويفرض الامتثال التنظيمي الوصول إلى الأسواق والتحقق من السلامة. يجب أن يفهم مصممو المعدات التمييز الصارم بين معايير UL 489 وUL 1077 عند تحديد المكونات لسوق أمريكا الشمالية.

1. UL 489 حماية الدائرة الفرعية: يمكن أن تعمل هذه القواطع كجهاز حماية التيار الزائد الأساسي للدائرة. إنها تخضع لاختبارات صارمة لتحمل الدائرة القصيرة ويمكن استخدامها لحماية الأسلاك والمعدات مباشرة من تغذية الطاقة الرئيسية.

2. الحماية التكميلية UL 1077: توفر هذه الأجهزة حماية محلية داخل المعدات ولكنها تتطلب جهاز UL 489 في المراحل الأولية. إنها مثالية لحماية مكونات داخلية محددة مثل المراوح أو لوحات التحكم، ولكنها لا يمكن أن تكون بمثابة قطع الاتصال الرئيسي.

التصدير العالمي يتطلب شهادات دولية. ابحث عن علامات IEC 60934 وCSA وVDE وCCC حسب المنطقة المستهدفة. تتطلب البيئات القاسية حماية جسدية محددة. تستخدم تصنيفات IP65 أو IP66 أو IP67 أحذية السيليكون أو العلب المغلقة لمنع دخول الغبار والماء. تتطلب التطبيقات البحرية والعسكرية اختبار MIL-STD-202 للمقاومة العالية للصدمات والاهتزازات ورذاذ الملح. تتطلب حجرات المحرك البحري أيضًا حماية الإشعال UL 1500 لمنع اشتعال الغاز المتفجر أثناء حدث إزالة الأخطاء.

أخطاء وحلول اختيار قواطع الدائرة الشائعة

يؤدي سوء تقدير المدة الحالية للتدفق إلى تعثر بدء التشغيل الفوري. يعد اختيار تأخير متوسط ​​لمحرك عالي القصور الذاتي خطأً شائعًا يؤدي إلى فشل ميداني محبط. التقط بيانات راسم الذبذبات الخاصة ببدء التشغيل العابر قبل الانتهاء من اختيارك. قم بمطابقة المنحنى مع ملف التعريف العابر الدقيق، مما يضمن أن غلاف تأخير الكسارة يغطي ارتفاع التدفق بالكامل.

يؤدي تجاهل حساسية الاتجاه إلى تغيير نقطة الرحلة. تؤثر الجاذبية على القلب الحديدي الداخلي ولوحة القيادة السائلة. حدد مستوى التثبيت (عموديًا أو أفقيًا) للشركة المصنعة. وهذا يضمن أن معايرة المصنع تراعي الجاذبية. وبدلاً من ذلك، حدد آلية تعويض الجاذبية لتطبيقات الهاتف المحمول حيث يتغير الاتجاه أثناء التشغيل.

يؤدي الإفراط في تحديد قدرة المقاطعة إلى زيادة حجم المكون بشكل كبير. إن المطالبة بتصنيفات AIC عالية بشكل غير ضروري تهدر مساحة اللوحة وتحد من خيارات التثبيت الخاصة بك. قم بإجراء حسابات دقيقة لتيار الدائرة القصيرة لبيئة تركيب المعدات المحددة لتحديد AIC الفعلي المطلوب، مع الأخذ في الاعتبار مقاومة المحول وطول السلك.

يؤدي إهمال تخفيض التردد في الدوائر المغناطيسية إلى التعثر المبكر. يؤدي تشغيل قاطع تمت معايرته لـ 60 هرتز على خط طاقة 400 هرتز إلى تغيير المعاوقة المغناطيسية لملف الاستشعار. تحقق دائمًا من تقييمات توافق التردد للقاطع المحدد مقابل مصدر الطاقة المستهدف للتأكد من أن التدفق المغناطيسي يولد قوة السحب الصحيحة على عضو الإنتاج.

خاتمة

يعد الاختيار الدقيق لقواطع الدائرة المغناطيسية الهيدروليكية أمرًا ضروريًا للمعدات التي تعمل في ظل درجات حرارة متقلبة، أو تيارات بدء التشغيل العالية، أو الاهتزاز، أو الظروف الكهربائية الصعبة. على عكس القواطع الحرارية، توفر التقنية المغناطيسية الهيدروليكية استشعارًا ثابتًا للتيار دون خفض الحرارة، مما يساعد المهندسين على منع التعثر المزعج مع الحفاظ على الحماية الموثوقة من الحمل الزائد وقصر الدائرة.

يجب أن تتبع عملية القائمة المختصرة تسلسلاً واضحًا. أولا، تحديد الجهد الدقيق، والتيار المستمر، وتردد التشغيل. ثانيًا، قم بقياس تيار تدفق بدء التشغيل وحدد منحنى رحلة التدفق الفوري أو القصير أو المتوسط ​​أو الطويل أو المتخصص المناسب. ثالثًا، قم بتحديد التكوين الداخلي المطلوب، بما في ذلك الرحلة المتسلسلة، أو رحلة التحويل، أو رحلة الترحيل، أو جهات الاتصال المساعدة، أو جهات اتصال الإنذار. رابعًا، تأكد من تكوين القطب، وطريقة التركيب، ونوع الطرف، ومقاومة الاهتزاز، وقيود مساحة اللوحة. وأخيرًا، تحقق من قدرة المقاطعة المطلوبة والامتثال لمعايير UL 489 أو UL 1077 أو IEC 60934 أو CSA أو VDE أو CCC أو غيرها من المعايير المعمول بها.

• قم بتنزيل أوراق بيانات الشركة المصنعة لمقارنة مخططات منحنى التأخير الزمني المحددة مع ملفات تعريف التحميل الخاصة بك.

• اطلب عينات مادية لإجراء اختبار النموذج الأولي في ظل ظروف بدء التشغيل الفعلية.

• احسب الحد الأقصى لتيار العطل المتاح عند نقطة التثبيت لتحديد تصنيف AIC المطلوب.

• استشر مهندسي التطبيقات لتطوير منحنيات رحلة مخصصة إذا فشلت الخيارات القياسية في مسح عابري التدفق المحددين لديك.

مع خلفية قوية في تطوير حماية الدوائر وتصنيع المكونات الكهربائية، توفر CHINEHOW قواطع الدائرة المغناطيسية الهيدروليكية، وقواطع الدائرة الحرارية، والمفاتيح، ومكونات الحماية المخصصة للمعدات الصناعية، والاتصالات، والنقل، والطاقة المتجددة، والأنظمة البحرية، وغيرها من التطبيقات الصعبة. بدعم من الخبرة الهندسية والإنتاج الدقيق والتخصيص الذي يركز على التطبيق ومراقبة الجودة الصارمة، تساعد CHINEHOW الشركات المصنعة للمعدات على مطابقة التصنيفات الحالية ومنحنيات الرحلة وتكوينات الدوائر والتصميمات الميكانيكية مع متطلبات التشغيل المحددة.

قبل اختيار قاطع الدائرة المغناطيسية الهيدروليكية، تحقق من ملف تعريف الحمل الفعلي، وتيار العطل المتوفر، واتجاه التركيب، وتكرار التشغيل، ومتطلبات الاعتماد بدلاً من الاعتماد فقط على تصنيف التيار الاسمي.

التعليمات

س: ما هي الميزة الرئيسية لقاطع الدائرة المغناطيسية الهيدروليكية مقارنة بالقاطع الحراري؟

ج: الميزة الأساسية هي استقلالية درجة الحرارة. تعتمد رحلة القواطع المغناطيسية الهيدروليكية فقط على المجال المغناطيسي الناتج عن التيار. وهي لا تتطلب تخفيضًا حراريًا في البيئات الحارة وتحافظ على نقاط رحلة دقيقة. كما أنها توفر منحنيات رحلة قابلة للتخصيص بدرجة كبيرة وقدرات إعادة ضبط سريعة فورًا بعد التعثر.

س: هل تؤثر درجة الحرارة المحيطة على قاطع الدائرة المغناطيسية الهيدروليكية؟

ج: لا تؤثر درجة الحرارة المحيطة على تصنيف التيار المستمر أو نقطة الرحلة النهائية. ومع ذلك، فإن البرودة الشديدة تزيد من سماكة سائل السيليكون الداخلي، مما يؤدي إلى إبطاء التأخير الزمني قليلاً. تعمل الحرارة الشديدة على تمييع السائل، مما يؤدي إلى تسريع عملية التأخير بشكل طفيف. سيظل القاطع يحمل 100% من التيار المقدر له.

س: هل يمكنني استخدام قاطع مغناطيسي هيدروليكي مصنف للتيار المتردد في دائرة التيار المستمر؟

ج: لا، أقواس التيار المتردد تعبر بشكل طبيعي الصفر فولت، مما يجعلها أسهل في الإطفاء. تحافظ أقواس التيار المستمر على جهد ثابت وتتطلب انفجارات مغناطيسية محددة لتمديد القوس وكسره. يؤدي استخدام قاطع التيار المتردد في دائرة التيار المستمر إلى حدوث مخاطر شديدة للحريق والسلامة. استخدم دائمًا القواطع الخاصة بالتيار المستمر أو ذات التصنيف المزدوج.

س: ما هو الفرق بين UL 489 و UL 1077 لقواطع المعدات؟

ج: يغطي UL 489 حماية الدائرة الفرعية. يمكن أن تكون هذه القواطع بمثابة الحماية الأساسية للتيار الزائد للدائرة. يغطي UL 1077 الحماية الإضافية. توفر هذه الأجهزة حماية محلية داخل قطعة معينة من المعدات ولكنها تتطلب جهاز UL 489 ذو التصنيف الكامل.

س: ما سبب أهمية اتجاه التركيب للقواطع المغناطيسية الهيدروليكية؟

ج: تعتمد الآلية الداخلية على قلب حديدي متحرك داخل وعاء مملوء بالسوائل. تؤثر الجاذبية على وضعية الراحة ومقاومة الحركة لهذا القلب. يمكن أن يؤدي تغيير اتجاه التثبيت من العمودي إلى الأفقي إلى تغيير منحنى الرحلة الدقيق. يقوم المصنعون بمعايرة القواطع لطائرات تركيب محددة.

س: كيف تختلف المفاتيح المساعدة واتصالات الإنذار في قاطع الدائرة الكهربائية؟

ج: تعكس المفاتيح المساعدة حالة الاتصال الرئيسية. وهي تشير إلى ما إذا كان الكسارة مفتوحة أم مغلقة، بغض النظر عن سبب فتحها. يتم تشغيل جهات اتصال الإنذار فقط عندما يتعطل القاطع بسبب عطل كهربائي. إنهم يتجاهلون التبديل اليدوي، ويقدمون تشخيصات محددة للأخطاء.

س: كيف أختار منحنى الرحلة المناسب لحمل المحرك؟

ج: تولد أحمال المحرك تيارات تدفق هائلة أثناء بدء التشغيل. يجب عليك تحديد منحنى تأخير طويل أو منحنى متخصص لبدء تشغيل المحرك عالي الاندفاع. تستخدم هذه المنحنيات سائلًا عالي اللزوجة لإبطاء القلب الداخلي، مما يسمح للكسارة بتجاهل ارتفاعات نصف الدورة الأولية مع الحفاظ على حماية محكمة من الحمل الزائد.
