قواطع الدائرة المغناطيسية الهيدروليكية لمعدات الاتصالات و5G

يؤدي نشر شبكات 5G عالية الكثافة والبنية التحتية للحوسبة الطرفية إلى دفع حاويات المعدات البعيدة إلى حدودها الحرارية والمكانية. وهذا يكشف نقاط الضعف في حماية الدوائر الحرارية التقليدية. تتسبب تقلبات درجات الحرارة في المحطات الأساسية الخارجية ورفوف الخوادم الكثيفة في انخفاض أداء القواطع الحرارية. تتعرض لإزعاج التعثر في الصيف أو التعثر المتأخر في الشتاء. وينتج عن هذا إرساليات صيانة غير ضرورية وتوقف غير مقبول للشبكة.

لتحقيق وقت تشغيل مستمر في البيئات غير المتوقعة، يقوم مهندسو الاتصالات بوضع معايير موحدة لحماية الدائرة المغناطيسية الهيدروليكية. يقوم هذا الدليل بتقييم كيفية عمل هذه التكنولوجيا، ومعايير الاختيار الرئيسية لتطبيقات الاتصالات، ومقايضات التنفيذ. نحن نركز على النشر الميداني العملي والمواصفات الهندسية لإبقاء المواقع البعيدة متصلة بالإنترنت.

• الاستقلال في درجة الحرارة: تعتمد الكسارات المغناطيسية الهيدروليكية على التدفق المغناطيسي المستحث بالتيار، وليس الحرارة، مما يضمن أداءً ثابتًا من -40 درجة مئوية إلى +85 درجة مئوية دون انحراف.

• مُحسّنة لطاقة التيار المستمر: هذه القواطع مناسبة بطبيعتها لمعايير معماريات 48VDC في شبكات الاتصالات وشبكات النطاق العريض.

• تقليل العبء التشغيلي: يؤدي التخلص من الإزعاج الناجم عن درجة الحرارة إلى تقليل عمليات إرسال الصيانة عن بُعد بشكل كبير وتحسين موثوقية الشبكة.

• قيود التوجيه: على عكس الكسارات الحرارية، تعتمد الوحدات المغناطيسية الهيدروليكية على الجاذبية وديناميكيات السوائل، مما يعني أن اتجاه التركيب يجب أن يؤخذ في الاعتبار بدقة في تصميم اللوحة.

لماذا تفشل قواطع الدائرة الحرارية في شبكات الاتصالات وشبكات الجيل الخامس

يتطلب توزيع طاقة الاتصالات موثوقية بنسبة 99.999% بغض النظر عن الظروف البيئية المحيطة. لا يمكن لمشغلي الشبكات تحمل انقطاع التيار الكهربائي الناجم عن العوامل البيئية بدلاً من الأعطال الكهربائية الفعلية. تواجه عمليات النشر الحديثة حقائق حرارية شديدة في الميدان. تتعرض خزانات الخلايا الكلية الخارجية غير المشروطة، والخلايا الصغيرة المثبتة على عمود، ووحدات توزيع الطاقة المثبتة على حامل 1U/2U المعبأة بكثافة إلى تقلبات شديدة في درجات الحرارة. تحبس هذه العبوات الحرارة الناتجة عن الإلكترونيات النشطة. تزيد الظروف الجوية الخارجية من تفاقم درجات الحرارة الداخلية، مما يدفع المكونات إلى تجاوز حدود التشغيل القياسية الخاصة بها.

تعمل قواطع الشريط الحرارية ثنائية المعدن التقليدية على آلية تفشل في هذه البيئات. يعتمدون على الحرارة في أداء وظائفهم. عندما يمر التيار عبر الشريط ثنائي المعدن، فإنه يسخن وينحني. في النهاية يكسر الدائرة أثناء الحمل الزائد. تعمل الحرارة المحيطة بشكل مصطنع على خفض عتبة الرحلة هذه. قد ينطلق الكسارة التي تم تصنيفها بـ 20 أمبير بسرعة 15 أمبير في يوم صيفي حار. وهذا يسبب تعثر مزعج. يؤدي البرد الشديد إلى تصلب الشريط ثنائي المعدن. وهذا يرفع عتبة الرحلة، مما يسمح للتيارات الزائدة الخطيرة بالاستمرار لفترة أطول من المقصود. يؤدي هذا إلى حدوث مخاطر شديدة لتلف المعدات على رؤوس الراديو الحساسة.

التأثير التشغيلي للرحلات الكاذبة كبير. يؤدي التعثر المزعج مباشرة إلى مواقع الخلايا غير المتصلة بالإنترنت وتدهور تغطية الشبكة. يستنزف إرسال فني الطوارئ إلى مواقع الخلايا البعيدة أو التي يصعب الوصول إليها موارد الصيانة بسرعة. غالبًا ما تتطلب استعادة الطاقة إعادة ضبط يدوية بسيطة. وهذا يجعل من الممكن منع انقلاب الشاحنة تمامًا إذا تم استخدام جهاز الحماية الصحيح المستقر لدرجة الحرارة منذ البداية. يجب على المهندسين تصميم لوحات تتجاهل الطقس المحيط بالكامل.

كثيرًا ما يواجه الفنيون الميدانيون قواطع حرارية تدهورت بمرور الوقت بسبب التدوير الحراري المستمر. يفقد الشريط ثنائي المعدن معايرته الأصلية بعد التعرض المتكرر للحرارة والبرودة الشديدة. يؤدي هذا التدهور إلى منحنيات رحلة غير متوقعة. قد يبدأ الكسارة التي تحمل 15 أمبير بشكل مثالي في السنة الأولى بالتعثر عند 12 أمبير في السنة الثالثة. وهذا يفرض الاستبدال المبكر لوحدة PDU بأكملها أو القواطع الفردية. تؤدي ترقية آلية الحماية إلى إزالة متغير التدهور هذا.

كيف تعمل القواطع المغناطيسية الهيدروليكية على تحسين حماية طاقة الاتصالات

إن فهم الآليات التشغيلية لتقنيات حماية الدوائر المختلفة يحدد موثوقية الشبكة. تعتمد الكسارات الحرارية على الحرارة. تجمع القواطع الحرارية المغناطيسية بين الحرارة والقوة المغناطيسية. تعتمد القواطع الهيدروليكية المغناطيسية بشكل كامل على التدفق المغناطيسي وديناميكيات الموائع. وهذا الاختلاف الأساسي يجعل التكنولوجيا الهيدروليكية المغناطيسية متفوقة على بيئات الاتصالات غير المشروطة.

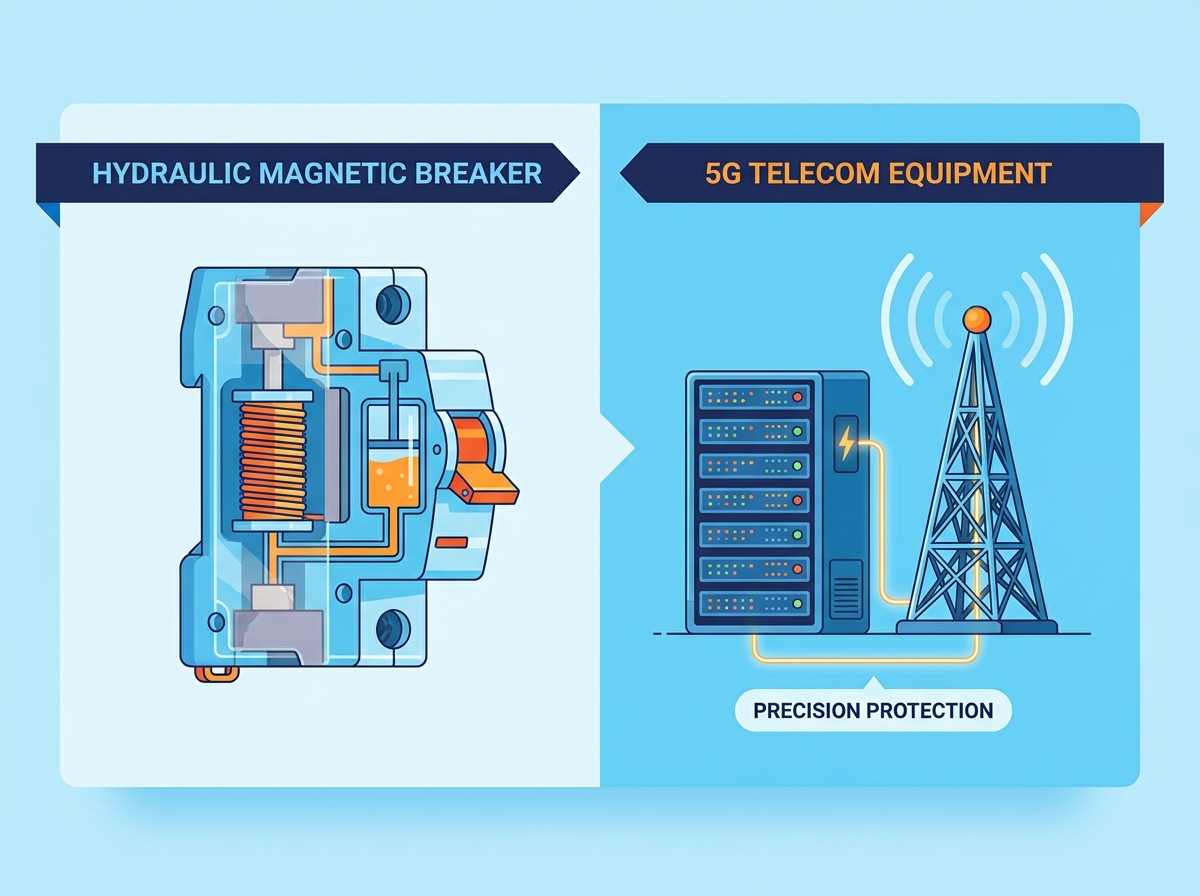

يتميز التصميم الداخلي بملف لولبي ملفوف حول أنبوب مجوف يحتوي على قلب حديدي محمل بنابض وسائل سيليكون متخصص. يُعرف هذا الأنبوب المملوء بالسوائل باسم Dashpot. عندما يتدفق التيار الطبيعي، فإن المجال المغناطيسي ليس قويا بما يكفي لتحريك القلب. أثناء التحميل الزائد، يقوى المجال المغناطيسي. يسحب قلب الحديد من خلال السائل. يتم تحديد قوة المجال المغناطيسي فقط من خلال التيار. وهذا يجعل درجة الحرارة المحيطة غير ذات صلة تمامًا بنقطة الرحلة. بمجرد وصول القلب إلى قطعة القطب، تُغلق الدائرة المغناطيسية، مما يؤدي إلى تعثر القاطع على الفور.

توفر هذه الأجهزة دقة استثنائية في أنظمة طاقة التيار المستمر عالية الكثافة. يعتبر تطبيق مناسبًا الاتصالات بالكسارة المغناطيسية الهيدروليكية تمامًا لمحطات توليد الطاقة القياسية للاتصالات بتيار مستمر 48 فولت، والمقومات، وأنظمة النسخ الاحتياطي للبطاريات. لقد تم تصميمها للتعامل مع إطفاء قوس التيار المستمر بشكل فعال. يعد هذا مطلبًا بالغ الأهمية نظرًا لأن أقواس التيار المستمر لا تنطفئ ذاتيًا بشكل طبيعي مثل أقواس التيار المتردد عند نقطة التقاطع الصفرية. تعمل مزالق القوس الخاصة والانفجارات المغناطيسية على توجيه القوس بعيدًا عن نقاط الاتصال لإطفائه بسرعة.

تستخدم محطات 5G الحديثة بشكل متزايد أنظمة النسخ الاحتياطي لبطاريات LiFePO4. توفر هذه الكيمياء تيارات ماس ​​كهربائى عالية للغاية. تدير القواطع المغناطيسية الهيدروليكية هذه السيناريوهات من خلال تقييمات قدرة المقاطعة العالية. إنهم يزيلون الأخطاء الهائلة بأمان دون حدوث فشل كارثي. نظرًا لعدم وجود شريط ثنائي المعدن للتبريد، يمكن إعادة ضبط هذه القواطع فورًا بعد إزالة الخلل. تعمل إمكانية إعادة التعيين الفوري هذه على تقليل متوسط ​​الوقت اللازم للتعافي بشكل كبير أثناء انقطاع الشبكة الحرج.

كيفية اختيار الكسارة المغناطيسية الهيدروليكية المناسبة

إن تعيين مواصفات قاطعة محددة لنتائج موثوقية شبكة الاتصالات يضمن الأداء الأمثل للنظام. الاعتبار الأساسي هو اختيار منحنى الرحلة المناسب لأحمال الاتصالات. يتم تحديد التأخير الزمني في الكسارة المغناطيسية الهيدروليكية من خلال لزوجة سائل السيليكون الموجود داخل لوحة القيادة. يؤدي السائل الأكثر سمكًا إلى إبطاء قلب الحديد، مما يؤدي إلى تأخير أطول. يسمح السائل الرقيق برحلة أسرع.

1. تحليل ملف تعريف التحميل: حدد تيار الحالة المستقرة الدقيق وتيار تدفق الذروة لجهاز الراديو المتصل.

2. حدد منحنى الرحلة: قم بمطابقة لزوجة السائل مع الحمل. تعمل التأخيرات القصيرة على وحدات النطاق الأساسي الحساسة. تتعامل التأخيرات المتوسطة والطويلة مع التدفق الثقيل للمقومات.

3. التحقق من تقييمات الجهد: تأكد من تصنيف القاطع بوضوح لأقصى جهد للتيار المستمر لمحطة البطاريات، عادةً 60 فولت تيار مستمر أو 80 فولت تيار مستمر لنظام 48 فولت اسمي.

4. تحديد عامل الشكل: حدد أطراف التوصيل النقطية لوحدات PDU القابلة للتبديل السريع أو حوامل المسامير للتركيبات الدائمة لقضيب التوصيل.

5. تحديد احتياجات القياس عن بعد: أضف جهات اتصال مساعدة لمراقبة NOC عن بعد.

يجب على المهندسين تقييم منحنيات التأخير القصيرة والمتوسطة والطويلة بناءً على المعدات المتصلة. تعتبر التأخيرات القصيرة مناسبة للإلكترونيات الحساسة مع الحد الأدنى من التدفق. منحنيات التأخير المتوسطة والطويلة مطلوبة بشكل صارم للتعامل مع تيارات التدفق الكبيرة لرؤوس راديو 5G وإمدادات الطاقة في وضع التبديل ومقومات الاتصالات. سيؤدي تحديد منحنى سريع جدًا إلى تعثر خاطئ أثناء تسلسل بدء تشغيل المعدات العادي. وهذا يبطل الغرض من ترقية جهاز الحماية.

تحدد القيود المادية خيارات عامل الشكل وكثافة الحامل. تتراوح عوامل شكل الاتصالات القياسية من تكوينات أحادية القطب إلى تكوينات متعددة الأقطاب. غالبًا ما تستخدم الاتصالات أطرافًا نقطية لتصميمات PDU القابلة للتبديل السريع. ويتطلب البعض الآخر اختلافات في المكونات الإضافية أو التركيبات. تعد هذه التصميمات المدمجة ضرورية لتلائم وحدات PDU ذات الحجم المنخفض التي يتم تركيبها على حامل 1U أو 2U دون التضحية بكثافة المنافذ. تعتبر المساحة دائمًا في أعلى مستوياتها في حاويات الحوسبة المتطورة.

القياس عن بعد ومراقبة الحالة غير قابلين للتفاوض بالنسبة لمراكز عمليات الشبكة الحديثة. يجب أن تقوم القواطع بدمج المفاتيح المساعدة وجهات اتصال الإنذار. تغير هذه المفاتيح الداخلية حالتها عندما ينطلق القاطع. أنها توفر القياس عن بعد في الوقت الحقيقي إلى NOC. يتيح ذلك للمشغلين التمييز فورًا بين انقطاع طاقة الشبكة وخطأ التيار الزائد المحلي. فهو يعمل على تبسيط عملية استكشاف الأخطاء وإصلاحها قبل أن يغادر الفني المستودع.

ويضمن الامتثال للمعايير الرسمية السلامة وقابلية التشغيل البيني. من الضروري التمييز بين UL 489 وUL 1077 ضمن طبولوجيا توزيع طاقة الاتصالات. يمكن أن تعمل قواطع UL 489 كجهاز حماية التيار الزائد الأساسي. تتطلب أجهزة UL 1077 الحماية الأولية. تشمل الشهادات الدولية الإلزامية التوافق مع IEC/EN 60947-2 وCCC وNEBS. يعد المستوى 3 من NEBS أمرًا بالغ الأهمية للمعدات المنشورة في بيئات المكاتب المركزية.

مزايا الموثوقية والأداء على المدى الطويل

تتطلب موازنة مواصفات المكونات الأولية مع الموثوقية التشغيلية طويلة المدى رؤية واسعة لصيانة الشبكة. يحمل الكسارة المغناطيسية الهيدروليكية متطلبات هندسية مختلفة عن الكسارات الحرارية القياسية. تأتي القيمة من منع إرساليات الصيانة عن بعد. إن منع تدحرج شاحنة واحدة إلى موقع خلية على قمة الجبل يبرر مواصفات الحماية المغناطيسية عالية الجودة عبر وحدة PDU بأكملها.

يرتبط عمر المعدات بشكل مباشر بالحماية الدقيقة من التيار الزائد. تتحلل معدات الراديو والنطاق الأساسي الحساسة من الجيل الخامس (5G) عند تعرضها لتيارات زائدة مستدامة ومنخفضة المستوى والتي قد تتجاهلها القواطع الحرارية أثناء الطقس البارد. تحافظ القواطع المغناطيسية الهيدروليكية على عتبة رحلتها الدقيقة طوال العام. فهي تقطع الطاقة تمامًا عند تحديدها، مما يحمي الدوائر الداخلية لأصول الاتصالات عالية القيمة.

يتحسن متوسط ​​وقت التعافي بشكل كبير. عندما يحدث خطأ ويتم إزالته، يمكن للفنيين إعادة ضبط الكسارة على الفور. لا توجد فترة انتظار حتى يبرد الشريط ثنائي المعدن. في سيناريوهات الاستعادة الطارئة، تؤثر كل دقيقة من وقت التوقف عن العمل على اتفاقيات مستوى الخدمة. تعمل إمكانات إعادة الضبط الفورية على تبسيط سير عمل الاستعادة للطواقم الميدانية.

تستفيد إدارة المخزون أيضًا من هذه التكنولوجيا. نظرًا لأن الكسارات المغناطيسية الهيدروليكية لا تتطلب حسابات خفض درجة الحرارة، يمكن للمهندسين توحيد أرقام الأجزاء الأقل. يعمل قاطع 20 أمبير كقاطع 20 أمبير في ألاسكا وأريزونا. وهذا يقلل من تعقيد مخزون قطع الغيار المحفوظة في مستودعات الصيانة الإقليمية.

تحديات التثبيت وأفضل الممارسات

يتطلب اعتماد هذه التكنولوجيا مواجهة تحديات فيزيائية وهندسية محددة. العامل الأكثر أهمية هو حساسية الاتجاه. يتحرك قلب الحديد الداخلي عبر سائل السيليكون ضد قوة الجاذبية. يؤدي تركيب الكسارة رأسًا على عقب أو بزوايا حادة إلى تغيير قوة الجاذبية على القلب. يؤدي هذا إلى تغيير خصائص الرحلة والتأخير الزمني بشكل مباشر.

للتخفيف من مخاطر التوجيه، يجب على المهندسين تحديد مستوى التثبيت الدقيق أثناء مرحلة الشراء. يجب أن تتوافق تصميمات اللوحات بشكل صارم مع متطلبات توجيه الشركة المصنعة. سيؤدي الفشل في محاذاة القاطع بشكل صحيح إلى الإضرار بالحماية الدقيقة للتيار الزائد التي تم تصميمه لتوفيرها. قم دائمًا بمراجعة ورقة بيانات الشركة المصنعة لمعرفة زوايا التثبيت المقبولة.

يمثل الحديث المتبادل المغناطيسي تحديًا آخر في التركيبات عالية الكثافة. عندما يتم تجميع عدة قواطع مغناطيسية بجوار بعضها البعض بإحكام في وحدات PDU 1U/2U، يمكن أن تتفاعل مجالاتها المغناطيسية. يمكن أن يؤدي هذا التفاعل إلى خفض عتبة رحلة الوحدات المجاورة قليلاً. يؤدي ذلك إلى تعثرهم قبل الأوان تحت الأحمال الثقيلة. تتضمن استراتيجيات التخفيف تطبيق التباعد الجسدي المناسب بين القواطع. يمكن للمهندسين تحديد القواطع المصنعة بدرع مغناطيسي متكامل.

يؤثر الاهتزاز والصدمات في البيئات النائية على الأداء. تعمل البيئات عالية الاهتزاز، مثل العبوات المثبتة بالقرب من السكك الحديدية أو المناطق الصناعية الثقيلة أو الأبراج المعرضة للرياح، على تحريك الآلية الداخلية والسوائل. حدد قواطع ذات تصنيفات MIL-SPEC محددة أو ذات اهتزازات عالية. تتميز هذه الوحدات القوية بزنبركات داخلية معززة وآليات تخميد مصممة خصيصًا لمرفقات الاتصالات القاسية.

يتطلب التكامل مع وحدات PDU الحالية تخطيطًا دقيقًا. يتضمن التعديل التحديثي لخزائن الاتصالات القديمة بوحدات مغناطيسية هيدروليكية جديدة التحقق من توافق الأجهزة الطرفية ومحاذاة قضيب التوصيل. يجب قياس التخليص الجسدي بدقة. تتميز الوحدات المغناطيسية الهيدروليكية أحيانًا بملامح غلاف أعمق من القواطع الحرارية القديمة التي تحل محلها. تأكد من إمكانية إغلاق أبواب الخزانة بالكامل بعد التثبيت.

خاتمة

أصبحت القواطع المغناطيسية الهيدروليكية الحل المفضل لحماية الدوائر للبنية التحتية الحديثة للاتصالات ومحطات قاعدة 5G وشبكات النطاق العريض ومرافق الحوسبة الطرفية. يساعد أداء الرحلة المستقل عن درجة الحرارة، وقدرة الحماية الفائقة للتيار المستمر، والموثوقية طويلة المدى مشغلي الشبكات على تقليل التعثر المزعج، وتحسين توفر النظام، والحفاظ على التشغيل المستمر في البيئات كثيرة المتطلبات.

لضمان أفضل حماية لأنظمة الطاقة الخاصة باتصالاتك، خذ بعين الاعتبار التوصيات التالية:

• حدد القواطع المغناطيسية الهيدروليكية ذات منحنى الرحلة المناسب، ومعدل جهد التيار المستمر، وقدرة المقاطعة لتطبيقك.

• تحقق من الامتثال لمعايير NEBS وUL وIEC ومعايير الصناعة الأخرى لضمان الموثوقية على مستوى الناقل.

• قم بمراجعة اتجاه التركيب، وتخطيط اللوحة، والظروف البيئية قبل التثبيت لزيادة أداء الكسارة إلى أقصى حد.

• التحقق من صحة أداء الكسارة من خلال الاختبارات البيئية والتحقق من التطبيقات في العالم الحقيقي قبل النشر على نطاق واسع.

مع سنوات من الخبرة في تكنولوجيا حماية الدوائر وحلول توزيع الطاقة الكهربائية، أصبحت بدعم من البحث والتطوير المتقدم، والتصنيع الدقيق، وإدارة الجودة الشاملة، ومعايير الشهادات الدولية الصارمة، تقدم CHINEHOW منتجات موثوقة للغاية تخدم تطبيقات الاتصالات والأتمتة الصناعية والطاقة المتجددة والنقل والتطبيقات البحرية والطاقة الحيوية. CHINEHOW شركة مصنعة موثوقة لقواطع الدائرة المغناطيسية الهيدروليكية، وقواطع الدائرة الحرارية، والمفاتيح الهزازة، ومنتجات الحماية الكهربائية المخصصة للعملاء في جميع أنحاء العالم.

بدءًا من القواطع المغناطيسية الهيدروليكية لأنظمة الاتصالات من فئة الناقل وحتى حلول حماية الدوائر المخصصة للبيئات الصناعية الصعبة، توفر CHINEHOW الدعم الهندسي الاحترافي واستشارات التطبيقات وتخصيص المنتج والخدمات الفنية العالمية التي يمكن الاعتماد عليها. من خلال الجمع بين التكنولوجيا المبتكرة والخبرة الصناعية الواسعة، تساعد CHINEHOW العملاء على تحسين السلامة الكهربائية، وتعزيز موثوقية المعدات، وبناء أنظمة توزيع طاقة مرنة لتحقيق نجاح تشغيلي طويل المدى.

التعليمات

س: ما الفرق بين القواطع المغناطيسية الحرارية والهيدروليكية في تطبيقات الاتصالات؟

ج: تعتمد رحلة القواطع الحرارية على الحرارة الناتجة عن مرور التيار عبر شريط ثنائي المعدن. فهي حساسة للغاية لدرجات الحرارة المحيطة. تستخدم الكسارات المغناطيسية الهيدروليكية لوحة قيادة مملوءة بالسوائل وملفًا مغناطيسيًا. إنها رحلة تعتمد فقط على التدفق المغناطيسي المستحث بالتيار. وهذا يجعلها مستقلة تمامًا عن تقلبات درجات الحرارة المحيطة في حاويات الاتصالات.

س: هل تنخفض قدرة الكسارات المغناطيسية الهيدروليكية في محطات 5G الأساسية ذات درجة الحرارة العالية؟

ج: لا، لا يكرهون. تعتمد آلية التعثر بشكل كامل على القوة المغناطيسية بدلاً من تراكم الحرارة. تحافظ على تصنيف تيار 100% حتى في درجات الحرارة الشديدة. وهذا يمنع التعثر المزعج الذي يحدث عادة مع القواطع الحرارية في محطات قاعدة 5G الخارجية خلال أشهر الصيف.

س: لماذا تُفضل القواطع المغناطيسية الهيدروليكية لأنظمة الاتصالات 48VDC؟

ج: لقد تم تصميمها للتعامل مع التحديات المحددة لطاقة التيار المستمر، بما في ذلك القمع الفعال لقوس التيار المستمر. إنها توفر نقاط رحلة دقيقة للغاية تحمي إلكترونيات الاتصالات الحساسة. يضمن استقرار درجة الحرارة التشغيل الموثوق به في البيئات غير المشروطة حيث يتم نشر أنظمة 48VDC عادةً.

س: ما هو الفرق بين قواطع UL 489 و UL 1077 في أنظمة الاتصالات؟

ج: تم اعتماد قواطع UL 489 لحماية الدائرة الفرعية وتعمل كجهاز حماية أساسي مستقل في الدائرة. يتم التعرف على قواطع UL 1077 كأدوات حماية تكميلية. إنها توفر حماية مستهدفة للمعدات ولكنها تتطلب قانونًا جهاز UL 489 في مسار الطاقة للتعامل مع الدوائر القصيرة الكارثية.

س: هل يمكن تركيب الكسارة المغناطيسية الهيدروليكية في أي اتجاه؟

ج: لا. يتحرك قلب الحديد الداخلي عبر السائل ضد الجاذبية. يؤدي تركيب الكسارة بزوايا غير صحيحة إلى تغيير قوة الجاذبية على القلب. هذا يغير وقت الرحلة وخصائصها. ويجب تركيبها في الاتجاه المحدد الذي تمت معايرته من قبل الشركة المصنعة.

س: كيف يؤثر الحديث المتبادل المغناطيسي على القواطع المغناطيسية الهيدروليكية في وحدات PDU الكثيفة؟

ج: عند تركيبها معًا بإحكام، يمكن أن تتفاعل المجالات المغناطيسية للقواطع المتجاورة. يمكن أن يؤدي هذا الحديث المتبادل إلى خفض عتبة الرحلة للقاطع المجاور بشكل مصطنع، مما يتسبب في التعثر المبكر. يمكنك منع ذلك عن طريق استخدام التباعد الفعلي، أو التدريع المغناطيسي المتكامل، أو تطبيق هامش تخفيض بسيط أثناء تصميم اللوحة.
