شرح منحنيات رحلة قاطع الدائرة المغناطيسية الهيدروليكية

تتسبب تيارات التدفق العالية وتقلب درجات الحرارة المحيطة في كثير من الأحيان في حدوث إزعاج أو فشل الحماية الكارثي في ​​الأنظمة الكهربائية الحرجة. يجب أن يوازن المهندسون المتخصصون بين الحاجة إلى المرور خلال فترات عابرة مؤقتة، مثل تشغيل المحرك أو تنشيط المحولات، مع التفويض بمقاطعة تيارات الأعطال الحقيقية على الفور. ويتفاقم هذا التحدي في البيئات التي تتدهور فيها القواطع الحرارية التقليدية بشكل غير متوقع، مما يترك الأنظمة عرضة إما للإغلاق المبكر أو للضرر الحراري المستمر.

يوفر تحليل وتحديد منحنى رحلة قاطع الدائرة المغناطيسية الهيدروليكية الصحيح ملف تعريف حماية ثابتًا بدرجة الحرارة وقابل للتخصيص بدرجة كبيرة. من خلال فهم آليات الانقطاع المغناطيسي المخفف بالسوائل، يمكنك مطابقة أوقات استجابة الكسارة بدقة مع خصائص التحميل. يشرح هذا الدليل كيفية تقييم واختيار وتنفيذ منحنى الرحلة الدقيق المطلوب لخصائص الحمل المحددة لديك، مما يضمن التشغيل الموثوق به عبر ظروف التشغيل المتنوعة.

• الاستقلال في درجة الحرارة: على عكس القواطع الحرارية المغناطيسية، تظل منحنيات الرحلة المغناطيسية الهيدروليكية مستقرة عبر التغيرات الشديدة في درجات الحرارة، مما يلغي الحاجة إلى حسابات التخفيض المعقدة.

• تأخيرات زمنية قابلة للتخصيص: يتيح دمج لوحة القيادة المملوءة بالسوائل للمهندسين تحديد منحنيات تأخير زمنية دقيقة (سريعة ومتوسطة وطويلة) لمطابقة ملفات تعريف التدفق المحددة دون زيادة حجم الكسارة.

• الحدود التي يجب الاحتفاظ بها مقابل الحدود التي يجب أن تتمسك بها: إن فهم التفاوتات الدقيقة — عادةً ما تكون عتبة 'يجب الاحتفاظ' بنسبة 100% و125% أو 135% 'يجب أن تسافر' - يعد أمرًا بالغ الأهمية للتنسيق الدقيق للنظام.

• حساسية التوجيه والاهتزاز: نظرًا لأن الآلية الداخلية تعتمد على زنبرك، ونواة حديدية متحركة، وإزاحة السوائل الفيزيائية، فإن اتجاه التركيب والصدمة الميكانيكية يمكن أن يغير منحنى الرحلة.

• خصوصية التطبيق: يتطلب تحديد المنحنى الصحيح رسم خرائط دقيقة للمدة العابرة للحمل، وسحب التيار المستمر، وتردد تشغيل الدائرة (تيار مستمر، 50/60 هرتز، أو 400 هرتز).

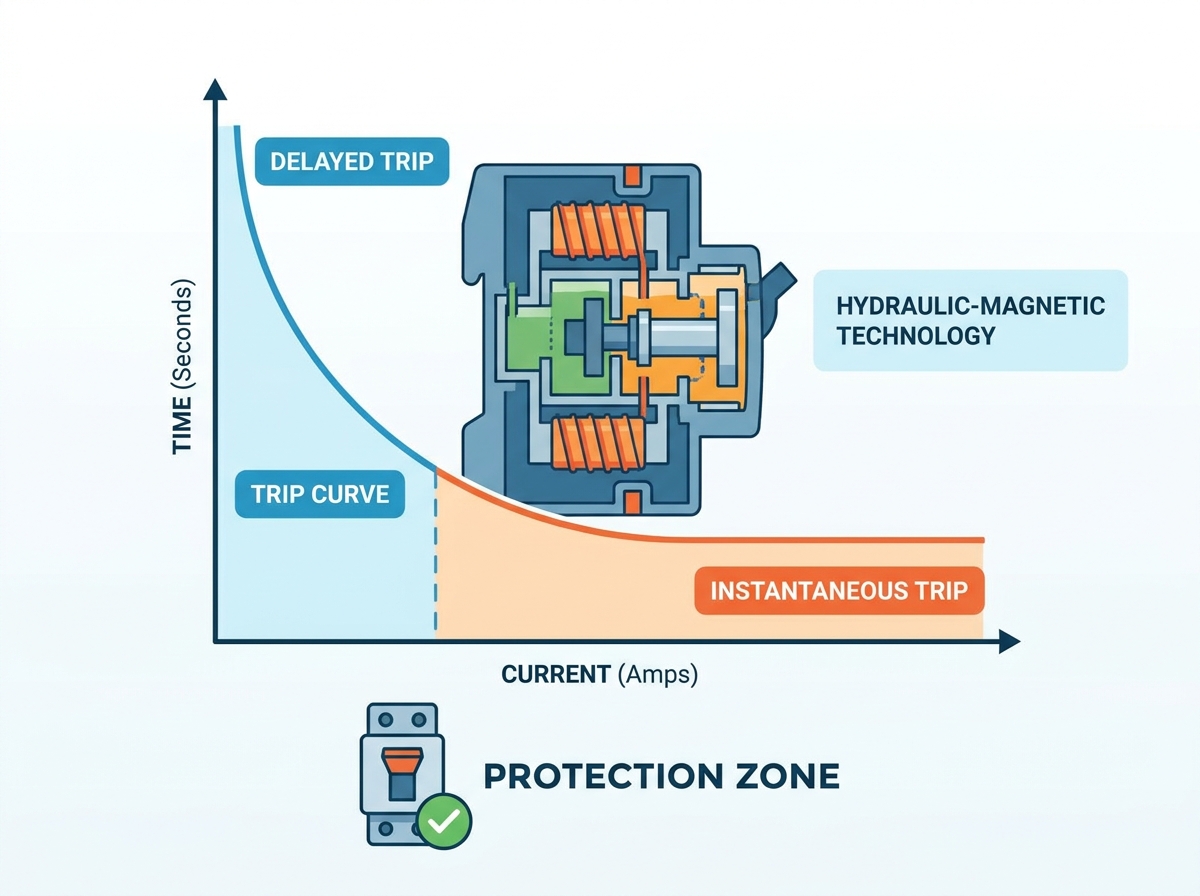

كيف يعمل منحنى رحلة قاطع الدائرة المغناطيسية الهيدروليكية

لحماية الدائرة بدقة، يجب أن تعكس استجابة القاطع حدود التشغيل الآمنة للحمل بشكل مثالي. إن فهم الآليات وراء المنحنى هو الخطوة الأولى في التقييم. يحدد البناء المادي للقاطع أداءه الرسومي بشكل مباشر، حيث يترجم القوى المغناطيسية وديناميكيات الموائع إلى حماية كهربائية موثوقة. عندما تنظر إلى المكونات الداخلية، ترى نظامًا مصممًا للدقة الميكانيكية بدلاً من التفاعل الحراري.

كيف يشكل الملف المغناطيسي ولوحة قياس السوائل المنحنى

يعتمد جوهر هذه التقنية على ملف لولبي متصل بالسلسلة. عندما يمر تيار الحمل عبر هذا الملف، فإنه يولد تدفقًا مغناطيسيًا يتناسب مع حجم التيار. في ظل ظروف التشغيل العادية، تكون هذه القوة المغناطيسية غير كافية لتشغيل آلية التعثر. يظل النظام مستقرًا، مما يسمح بتدفق الطاقة المستمر إلى الحمل المتصل.

يوجد داخل الملف أنبوب غير مغناطيسي محكم الغلق يسمى Dashpot، مملوء بسائل سيليكون متخصص. يوجد نواة حديدية محملة بنابض داخل هذا السائل. عند حدوث حمل زائد، يسحب التدفق المغناطيسي قلب الحديد نحو قطعة القطب. يتم إبطاء حركة هذا القلب عن عمد من خلال إزاحة سائل السيليكون، مما يخلق خاصية التأخير الزمني العكسي. يحدد مؤشر اللزوجة لسائل السيليكون سلوك التخميد وتوقيت التأخير المادي. تؤدي السوائل الأكثر سمكًا إلى تأخيرات أطول، بينما تسمح السوائل الرقيقة بحركة أسرع.

يتبع تسلسل التشغيل أثناء التحميل الزائد الخطوات الميكانيكية المحددة التالية:

1. يتجاوز التيار العتبة المقدرة، مما يزيد من التدفق المغناطيسي في الملف.

2. تتغلب القوة المغناطيسية على شد الزنبرك أثناء الراحة الذي يحمل قلب الحديد.

3. يبدأ القلب بالتحرك عبر سائل السيليكون، بسرعة تمليها لزوجة السائل وحجم الحمل الزائد.

4. وبمجرد وصول القلب إلى قطعة القطب، تنخفض الممانعة المغناطيسية بشكل ملحوظ.

5. تعمل الزيادة المفاجئة في القوة المغناطيسية على تشغيل عضو الإنتاج، مما يؤدي إلى فتح نقاط اتصال القاطع.

في حالة حدوث عطل كبير في دائرة القصر، تصبح القوة المغناطيسية شديدة جدًا لدرجة أنها تتغلب على الزنبرك على الفور. يؤدي هذا إلى توليد تدفق كافٍ لتشغيل عضو الإنتاج دون انتظار تحرك القلب الحديدي عبر السائل، متجاوزًا لوحة القيادة بالكامل. وهذا يحدد عتبة الرحلة اللحظية، مما يوفر حماية فورية ضد الأعطال الكارثية.

الوقت مقابل التيار: قراءة المحاور والتسامحات

عند تحليل ورقة بيانات منحنى الرحلة، ينظر المهندسون إلى الرسم البياني اللوغاريتمي لرسم الوقت مقابل التيار. يجب أن تفهم كيفية قراءة هذه المخططات لتحديد المكون الصحيح للوحة الخاصة بك.

• يمثل المحور X التيار، معبرًا عنه كنسبة مئوية أو مضاعف للتيار المقنن للقاطع (على سبيل المثال، 100%، 125%، 200%، 1000%).

• يمثل المحور Y وقت الرحلة بالثواني، عادةً على مقياس لوغاريتمي يمتد من 0.001 ثانية إلى 1000 ثانية.

ونظرًا لأن التصنيع الميكانيكي يتضمن اختلافات فيزيائية طفيفة، فإن الكسارات لا تتعثر عند خط رياضي واحد. وبدلا من ذلك، فإنها تعمل ضمن نطاق التسامح. هذا النطاق هو المنطقة الواقعة بين منحنيات وقت الرحلة الأدنى والحد الأقصى على الرسم البياني. سوف ينتقل القاطع المحدد بشكل صحيح إلى مكان ما داخل هذه المنطقة المظللة لأي تيار زائد معين. يجب عليك تصميم نظامك على افتراض أن القاطع يمكن أن يتعثر عند الحافة الأسرع للنطاق أو يستمر حتى الحافة الأبطأ.

هناك حدان يحددان هذه العملية. عادةً ما يتم تعيين حد "يجب الاحتفاظ به" على 100% من التيار المقنن، مما يعني أن القاطع سيحمل حمله المقنن الكامل إلى أجل غير مسمى دون التعثر. إن حد "يجب الرحلة"، الذي يتم تعيينه عادةً على 125% أو 135% من التيار المقنن، هو الحد الأدنى حيث يتم ضمان قطع القاطع خلال فترة زمنية محددة. إن العمل بين هذين الحدين هو المنطقة الرمادية التي قد يحدث فيها التعثر أو لا يحدث اعتمادًا على تفاوتات التصنيع الدقيقة والعوامل البيئية البسيطة.

لماذا تبقى منحنيات الرحلة المغناطيسية الهيدروليكية مستقرة عبر درجات الحرارة

تساعد مقارنة تقنيات الحماية في تبرير مواصفات القواطع المغناطيسية الهيدروليكية عبر الخيارات البديلة. الفرق الأساسي هو كيفية تفاعل الآليات الداخلية مع الحرارة والبرودة المحيطة. عندما تقوم بتصميم لوحات للمساحات الخارجية أو غير المشروطة، تصبح الإدارة الحرارية صداعًا هندسيًا هائلاً.

الحرارية مقابل الكسارات المغناطيسية الهيدروليكية

تعتمد القواطع الحرارية المغناطيسية على شرائح ثنائية المعدن تتشوه بناءً على الحرارة الناتجة عن مرور التيار عبرها. ولأنها تعتمد على الحرارة لتعمل، فهي شديدة التأثر بتغيرات درجات الحرارة المحيطة. إذا تم تركيب قاطع حراري في بيئة حارة، فإن الحرارة المحيطة تقوم بتشويه الشريط ثنائي المعدن مسبقًا. يؤدي هذا إلى تحول منحنى الرحلة إلى اليسار، مما يعني أن القاطع سوف ينطلق مبكرًا، وغالبًا ما يكون أقل بكثير من تياره المقدر. وينتهي بك الأمر برحلات مزعجة في أيام الصيف الحارة حتى عندما تعمل الحمولة بشكل طبيعي.

على العكس من ذلك، في البيئات المتجمدة، يتطلب الشريط مزيدًا من الحرارة المتولدة بالتيار حتى يلتوي، مما يؤدي إلى تحويل المنحنى إلى اليمين. قد يفشل القاطع في حماية الدائرة أثناء الحمل الزائد الحقيقي لأن البرد المحيط يمنع الشريط ثنائي المعدن من الانحناء عند عتبة التيار المقصودة.

توفر القواطع المغناطيسية الهيدروليكية نقاط رحلة دقيقة ومستقرة بغض النظر عن الحرارة المحيطة. ولأنها تعتمد على التدفق المغناطيسي بدلاً من التمدد الحراري، فإن قدرتها على حمل التيار تظل ثابتة. وتتمثل المقايضة في أن هذه الآليات الدقيقة تحمل عادة تكلفة أولية أعلى للمكونات مقارنة بالوحدات الحرارية المنتجة بكميات كبيرة. ومع ذلك، فإن الموثوقية التشغيلية غالبًا ما تعوض النفقات الأولية.

العمل في البيئات القاسية

يعد هذا الاستقلال في درجة الحرارة أمرًا حيويًا لمرفقات الاتصالات الخارجية وغرف المحركات البحرية ومحولات الطاقة الشمسية ولوحات التحكم الصناعية عالية الكثافة. وفي هذه التطبيقات، تتقلب درجات الحرارة بشكل كبير من النهار إلى الليل ومن موسم إلى آخر. يضمن الكسارة المغناطيسية الهيدروليكية بقاء تصنيف "يجب الاحتفاظ به" عند 100% تمامًا من التيار المقدر من -40 درجة مئوية إلى +85 درجة مئوية، مما يوفر حماية متسقة دون مطالبة المهندسين بزيادة حجم الكسارة للتعويض عن حرارة الصيف.

عندما تقوم بزيادة حجم الكسارة الحرارية لمنع التعثر في الصيف، فإنك بطبيعتها تضعف مستوى الحماية خلال فصل الشتاء. تعمل التقنية المغناطيسية الهيدروليكية على القضاء على هذا الحل الوسط الخطير تمامًا.

أنواع منحنيات الرحلة المغناطيسية الهيدروليكية وتطبيقاتها

يقدم المصنعون العديد من منحنيات رحلة الصناعة القياسية، مما يسمح للمهندسين بتعيين استجابة الكسارة مباشرة لملفات تحميل محددة. يؤدي تحديد التأخير الصحيح إلى منع التعثر المزعج مع الحفاظ على الحماية الصارمة. لا يمكنك استخدام نهج واحد يناسب الجميع عند التعامل مع الأحمال الكهربائية المتنوعة.

منحنيات الرحلة السريعة (لحظية / تأخير قصير)

تتميز منحنيات الرحلة السريعة بتأخير زمني قليل أو معدوم، حيث تنطلق على الفور تقريبًا (غالبًا بالمللي ثانية) عند استشعار التيار الزائد. هذه هي الأنسب للمعدات الإلكترونية الحساسة، وحماية أشباه الموصلات، والأدوات الطبية، والأحمال المقاومة البحتة مع تيار تدفق صفر. في هذه التطبيقات، أي تيار زائد مستمر يمكن أن يسبب فشلًا فوريًا للمكونات. يكون السائل الموجود في لوحة القيادة رقيقًا للغاية، أو أن الوصلة الميكانيكية مصممة لتجاوز التأخير بالكامل تقريبًا.

منحنيات الرحلة المتوسطة (الغرض العام)

توفر المنحنيات المتوسطة تأخيرًا معتدلًا، مما يسمح بمرور عابرين بسيطين وقصيري المدة دون انقطاع الطاقة. إنها الاختيار القياسي للإضاءة العامة، وحلقات التحكم المختلطة، والمعدات المكتبية، وتوزيع الطاقة القياسي حيث يتوقع تدفق بسيط ولكن لا يوجد تشغيل محرك ثقيل. يحاكي هذا المنحنى الاستجابة العامة لمنافذ الحائط القياسية ولوحات التوزيع التجارية الأساسية.

منحنيات الرحلة الطويلة/المتأخرة

تقدم منحنيات الرحلة الطويلة تأخيرًا زمنيًا كبيرًا. وهذا يسمح بمرور العابرين الثقيلين والمستدامين دون تعطل الكسارة. إنها ضرورية للمحركات والملفات اللولبية والمحولات والآلات الصناعية ذات تيارات البدء العالية التي تستغرق عدة ثوانٍ للوصول إلى حالة التشغيل المستقر. تستخدم لوحة القيادة سائل سيليكون عالي اللزوجة يجبر النواة الحديدية على التحرك ببطء، مما يوفر وقتًا للمعدات للدوران وإسقاط سحبها الحالي إلى المستويات الطبيعية.

منحنيات محددة عالية الاندفاع

غالبًا ما تولد المعدات الحديثة عالية الكفاءة طفرات هائلة نصف دورة عند بدء التشغيل. تتميز منحنيات التدفق العالية بعجلة قصورية متخصصة أو لوحة قيادة معدلة مصممة لتجاهل هذه المسامير الضخمة - تصل أحيانًا إلى 30 ضعف التيار المقدر - مع الحفاظ على منحنى الحمل الزائد القياسي للحماية المستمرة. هذه هي الأفضل لمحركات التيار المتردد عالية الكفاءة، وتبديل مصادر الطاقة، والأحمال السعوية الكبيرة. يمتص المخمد الميكانيكي الطاقة الحركية الأولية للارتفاع المغناطيسي دون تحريك مزلاج الرحلة.

الإسناد الترافقي: رسم الخرائط للتصنيفات القياسية

بالنسبة للمهندسين الذين يقومون بتحويل مواصفات النظام القديم، من المفيد تعيين منحنيات التأخير الهيدروليكية المغناطيسية لتعيينات المنحنيات الحرارية المغناطيسية التقليدية التي تقدمها اللجنة الكهروتقنية الدولية (IEC). وهذا يضمن الاستمرارية عند ترقية اللوحات القديمة.

كيفية تحديد منحنى الرحلة المناسب لحمولتك

يتطلب تحديد المنحنى الدقيق إطارًا هندسيًا يعتمد على بيانات التحميل التجريبية. غالبًا ما يؤدي تخمين ملف تعريف التدفق إلى فشل تشغيلي. يجب عليك قياس السلوك الجسدي الفعلي للدائرة تحت الحمل.

تحليل مدة التدفق الحالي وحجمه

لحماية الدائرة بدقة، يجب عليك التقاط ورسم ملف التعريف العابر للحمل باستخدام راسم الذبذبات. يتضمن ذلك قياس سعة الذروة، ومغلف انحلال التدفق، ومدة الحالة المستقرة.

1. قم بتوصيل مسبار التيار بمرسمة الذبذبات وقم بتثبيته حول موصل الحمل الأساسي.

2. قم بتشغيل راسم الذبذبات لالتقاط اللحظة الدقيقة لبدء تشغيل المعدات.

3. قم بتسجيل ذروة ارتفاع التيار وقياس الوقت الذي يستغرقه التيار حتى يستقر على تصنيفه المستمر.

4. قم برسم نقاط البيانات هذه مباشرة على ورقة بيانات منحنى الرحلة الخاصة بالشركة المصنعة.

بمجرد التقاط هذه البيانات، قم بتراكب ملف تعريف التحميل على الرسم البياني لورقة بيانات الكسارة. تأكد من أن منحنى التدفق الحالي يقع بشكل مريح أسفل الحد الأدنى لرحلة نطاق التسامح. إذا عبر ملف تعريف الحمل إلى منطقة التسامح المظللة، فمن المحتمل حدوث تعثر مزعج، ويجب عليك تحديد منحنى بتأخير أطول أو مخمد بالقصور الذاتي.

التنسيق مع حماية المنبع والمصب

ويضمن التنسيق الانتقائي عزل العطل محليًا بواسطة أقرب قاطع تيار، مما يؤدي إلى تجنب انقطاع التيار الكهربائي المتتالي عبر المنشأة بأكملها. يجب عليك التأكد من أن منحنى الرحلة المحدد يتناسق مع القواطع الرئيسية والصمامات السفلية. تحليل نقاط التقاطع لمنحنيات رحلة متعددة على رسم بياني واحد لدراسة التنسيق لضمان عدم وجود تفاوتات متداخلة بين أجهزة الحماية الأولية والثانوية. يجب أن يقوم الكسارة السفلية بمسح الخطأ قبل أن يبدأ الكسارة العلوية في الفتح.

تبعيات التردد والنوع الحالي

يتصرف التدفق المغناطيسي الناتج عن الملف الداخلي بشكل مختلف اعتمادًا على مصدر الطاقة. سيكون للكسارة التي تمت معايرتها لـ 60 هرتز منحنى رحلة مختلف إذا تم تطبيقها على دائرة التيار المستمر بسبب اختلاف خصائص التدفق المغناطيسي والحث. يعد تقييم كيفية تحول المنحنى بناءً على التيار المستمر أو التيار المتردد 50/60 هرتز أو التيار المتردد 400 هرتز أمرًا ضروريًا للمواصفات المناسبة. في حين أن بعض الشركات المصنعة تقدم منحنيات معايرة مزدوجة التردد، إلا أنها غالبًا ما تأتي بنطاقات تسامح أوسع، مما يقلل من دقة الحماية.

الأخطاء الشائعة في اختيار منحنى الرحلة وكيفية تجنبها

يمكن للواقع المادي والبيئي أن يعرض ملف الحماية المقصود للخطر. إن تحديد هذه المخاطر مبكرًا يمنع حدوث أعطال ميدانية وعمليات إعادة تصميم مكلفة.

تأثيرات التوجيه المتصاعدة على الجاذبية

تتأثر حركة النواة الحديدية الداخلية بالجاذبية. يمكن أن يؤدي تركيب الكسارة أفقيًا عندما تمت معايرتها للتركيب الرأسي إلى تغيير منحنى الرحلة، مما يؤدي عادةً إلى تسريع أو تأخير الرحلة بنسبة 10% إلى 20%. وزن القلب إما يقاوم السحب المغناطيسي أو يساعده، اعتمادًا على الاتجاه. حدد دائمًا مستوى التثبيت أثناء الشراء أو قم بتطبيق عوامل تخفيض اتجاه الشركة المصنعة لضبط حساباتك.

الاهتزاز وتأثير الصدمة الميكانيكية

يمكن أن تتسبب البيئات عالية الاهتزاز، مثل المعدات المتنقلة أو السفن البحرية أو أنظمة السكك الحديدية، في حدوث إزاحة ميكانيكية داخل لوحة القيادة أو عضو الإنتاج. وهذا يؤدي إلى التعثر المبكر على طول المنحنى. يمكن أن يؤدي الاهتزاز الجسدي إلى فتح آلية المزلاج حتى لو كان التدفق المغناطيسي أقل من عتبة الرحلة. حدد القواطع ذات أنظمة التخميد المقاومة للاهتزاز أو حدد مواضع التركيب المصممة لمواجهة نواقل الصدمات السائدة.

تتغير لزوجة السوائل عند البرد الشديد

في حين أن نقطة الرحلة النهائية تظل ثابتة في درجة الحرارة، فإن البرودة الشديدة تزيد من لزوجة سائل السيليكون في وعاء القيادة. عند درجة حرارة -40 درجة مئوية، يعمل السائل الأكثر سمكًا على تمديد فترة التأخير أثناء التحميل الزائد. سيستمر الكسارة في التعثر عند المستوى الحالي الصحيح، لكن الأمر سيستغرق وقتًا أطول قليلاً للقيام بذلك. قم بمراجعة بيانات تباين التأخير الزمني لدرجات الحرارة المنخفضة الخاصة بالشركة المصنعة للتطبيقات في بيئات القطب الشمالي أو البيئات المرتفعة لضمان أن التأخير الممتد لا يؤدي إلى إتلاف الأسلاك النهائية.

تحديد التسامح الخطأ في الاندفاع

غالبًا ما يؤدي استخدام منحنى التأخير الطويل القياسي لمصدر طاقة تحويل حديث عالي الكفاءة إلى حدوث إزعاج عند بدء التشغيل بسبب الزيادات السعوية التي تقل عن مللي ثانية. تحديد قواطع ذات آليات مخصصة للكبت العابر للأحمال السعوية الحديثة بدلاً من الاعتماد على منحنيات التأخير القياسية. تعمل آلية العجلة بالقصور الذاتي على منع عضو الإنتاج فعليًا من التحرك أثناء ارتفاعات الميكروثانية، مما يوفر حماية فائقة دون الحاجة إلى تأخير زمني كبير للأحمال الزائدة العادية.

خاتمة

يتطلب تحديد منحنى رحلة قاطع الدائرة المغناطيسية الهيدروليكية الصحيح أكثر من مجرد مطابقة التيار المقنن للقاطع مع الحمل المستمر. يجب على المهندسين تقييم حجم تدفق بدء التشغيل، والمدة العابرة، وتكرار التشغيل، والتنسيق الانتقائي، واتجاه التركيب، والاهتزاز، والظروف البيئية للتأكد من أن القاطع يتحمل الزيادات المؤقتة العادية بينما يستجيب بسرعة للأحمال الزائدة الحقيقية وأخطاء الدائرة القصيرة.

• قم بتجميع بيانات راسم الذبذبات الخاصة ببدء تشغيل الجهاز الخاص بك لرسم خريطة لسعة الذروة الدقيقة ومغلف الاضمحلال لتيار التدفق.

• قم بتراكب ملف تعريف التحميل الذي تم التقاطه مقابل أوراق بيانات الشركة المصنعة لتحديد منحنى التأخير السريع أو المتوسط ​​أو الطويل أو بالقصور الذاتي المناسب.

• حدد اتجاه التثبيت الدقيق أثناء عملية الشراء لمنع تحولات المنحنى الناجمة عن الجاذبية من تغيير توقيت الرحلة.

• اطلب قواطع العينات لاختبار التحقق المادي في الظروف البيئية المقصودة وملفات الاهتزاز.

مع خبرة واسعة في تطوير وتصنيع مكونات الحماية الكهربائية، توفر CHINEHOW قواطع دوائر مغناطيسية هيدروليكية وحلول حماية مخصصة للمعدات الصناعية، والاتصالات، والأنظمة البحرية، والطاقة المتجددة، والنقل، وغيرها من التطبيقات الصعبة. بدعم من الخبرة الهندسية، والتصنيع الدقيق، ومراقبة الجودة، والتخصيص الذي يركز على التطبيق، تساعد CHINEHOW العملاء على اختيار التصنيفات الحالية المناسبة، ومنحنيات الرحلة، وتكوينات التركيب، والمواصفات الكهربائية لحماية موثوقة للدوائر.

قبل اختيار قاطع الدائرة المغناطيسية الهيدروليكية، تأكد من ملف تعريف الحمل الفعلي وبيئة التشغيل مع الشركة المصنعة بدلاً من الاعتماد فقط على تصنيفات التيار الاسمية.

التعليمات

س: ما هو منحنى رحلة قاطع الدائرة المغناطيسية الهيدروليكية؟

ج: إنه تمثيل رسومي يوضح الوقت الذي يستغرقه الكسارة للتنقل بمضاعفات مختلفة لتيارها المقنن. يتم تحديد هذا التوقيت من خلال التفاعل بين الملف المغناطيسي الداخلي ولوحة القيادة المملوءة بالسوائل، مما يوفر حماية دقيقة ومستقرة لدرجة الحرارة من التيار الزائد.

س: كيف يؤثر اتجاه التركيب على الكسارة المغناطيسية الهيدروليكية؟

ج: تؤثر الجاذبية على القلب الحديدي الداخلي المتحرك. إذا تم تركيب قاطع معاير للتركيب الرأسي أفقيًا، فإن الجاذبية تغير مقاومة القلب من خلال السائل، مما قد يغير منحنى التأخير الزمني بنسبة 10٪ إلى 20٪، مما يتسبب في التعثر المبكر أو المتأخر.

س: لماذا تختار القواطع المغناطيسية الهيدروليكية بدلاً من القواطع الحرارية المغناطيسية؟

ج: لا تعتمد القواطع المغناطيسية الهيدروليكية على الحرارة لتشغيلها، مما يعني أن عتبات رحلاتها تظل مستقرة تمامًا عبر التغيرات الشديدة في درجات الحرارة المحيطة. سوف تتراجع القواطع الحرارية وتتحرك مبكرًا في البيئات الحارة أو تتأخر في ظروف التجمد.

س: ما الفرق بين الحد الذي يجب الحجز عليه والحد الذي يجب السفر إليه؟

ج: الحد الذي يجب الاحتفاظ به هو الحد الأقصى للتيار (عادةً 100% من التصنيف) الذي سيحمله القاطع بشكل مستمر دون التعثر على الإطلاق. الحد الذي يجب قطعه (عادةً 125% أو 135%) هو الحد الدقيق الذي يضمن فيه القاطع لفتح الدائرة خلال إطار زمني محدد.

س: هل يمكنني استخدام قاطع مغناطيسي هيدروليكي يعمل بالتيار المتردد على دائرة التيار المستمر؟

ج: بشكل عام، لا. يختلف التدفق المغناطيسي الناتج عن الملف بين التيار المتردد والتيار المستمر. يؤدي استخدام قاطع معاير للتيار المتردد على دائرة التيار المستمر إلى تغيير القوة المغناطيسية، مما يؤدي إلى تحويل منحنى الرحلة ومن المحتمل أن يؤثر على قدرة القاطع على إطفاء قوس التيار المستمر.
