الهيدروليكية المغناطيسية مقابل. قواطع الدائرة المغناطيسية الحرارية: ما الفرق؟

إن تحديد قاطع الدائرة الخاطئ للبيئات الكهربائية الشديدة أو المتقلبة أو عالية الكثافة يؤدي إلى مخاطر تشغيلية شديدة، تتراوح من التعثر المستمر المزعج إلى فشل المعدات الكارثي. غالبًا ما يقوم المهندسون بتوحيد المعايير على نوع قاطع واحد دون تحليل ملفات تعريف درجة الحرارة المحيطة وتكوينات التركيب وملفات تعريف الاهتزاز. تؤدي هذه الرقابة حتماً إما إلى الإفراط في المواصفات، مما يؤدي إلى إهدار ميزانيات المشاريع القيمة، أو نقص المواصفات، مما يؤدي إلى توقف غير مخطط له، وتدهور سريع للمكونات، ومخاطر شديدة على السلامة.

لمواءمة آليات الحماية مع معايير النجاح البيئية والمادية والتشغيلية المحددة، يجب على المصممين الكهربائيين تقييم التقنيات الأساسية التي تقود هذه الأجهزة. إن فهم الضرورة التقنية لمقارنة قاطع الدائرة المغناطيسية الهيدروليكية مقابل قاطع الدائرة المغناطيسية الحرارية يضمن أن اللوحات تعمل بشكل موثوق في ظل الظروف الميدانية المقصودة، مما يزيل التخمين من استراتيجيات الحماية الكهربائية.

• حساسية درجة الحرارة: تعتمد القواطع المغناطيسية الحرارية على الحرارة للتعثر وتتطلب تخفيضًا دقيقًا لدرجة الحرارة؛ الكسارات المغناطيسية الهيدروليكية محصنة إلى حد كبير ضد تقلبات درجات الحرارة المحيطة.

• فقدان الواط الداخلي: تولد القواطع المغناطيسية الحرارية حرارة مستمرة من خلال المقاومة ثنائية المعدن، مما يزيد من الحمل الحراري للوحة، في حين أن القواطع المغناطيسية الهيدروليكية لديها استهلاك طاقة داخلي أقل بكثير.

• الاهتزاز والتوجيه: يمكن أن تكون القواطع المغناطيسية الهيدروليكية حساسة للجاذبية واتجاه التثبيت بسبب قلوبها المتحركة الداخلية، في حين أن القواطع المغناطيسية الحرارية معرضة بشدة للصدمات الميكانيكية والرحلات المزعجة الناجمة عن الاهتزاز.

• قدرات إعادة الضبط: يمكن إعادة ضبط القواطع المغناطيسية الهيدروليكية مباشرة بعد الرحلة، بينما تتطلب القواطع المغناطيسية الحرارية فترة تبريد للشريط ثنائي المعدن.

• التكلفة مقابل الأداء: تعتبر الكسارات المغناطيسية الحرارية فعالة من حيث التكلفة للغاية بالنسبة للبيئات المستقرة ذات الأغراض العامة، في حين أن الكسارات المغناطيسية الهيدروليكية تحمل علاوة أولية مبررة بالموثوقية العالية وعدم التخفيض والدقة في الظروف القاسية.

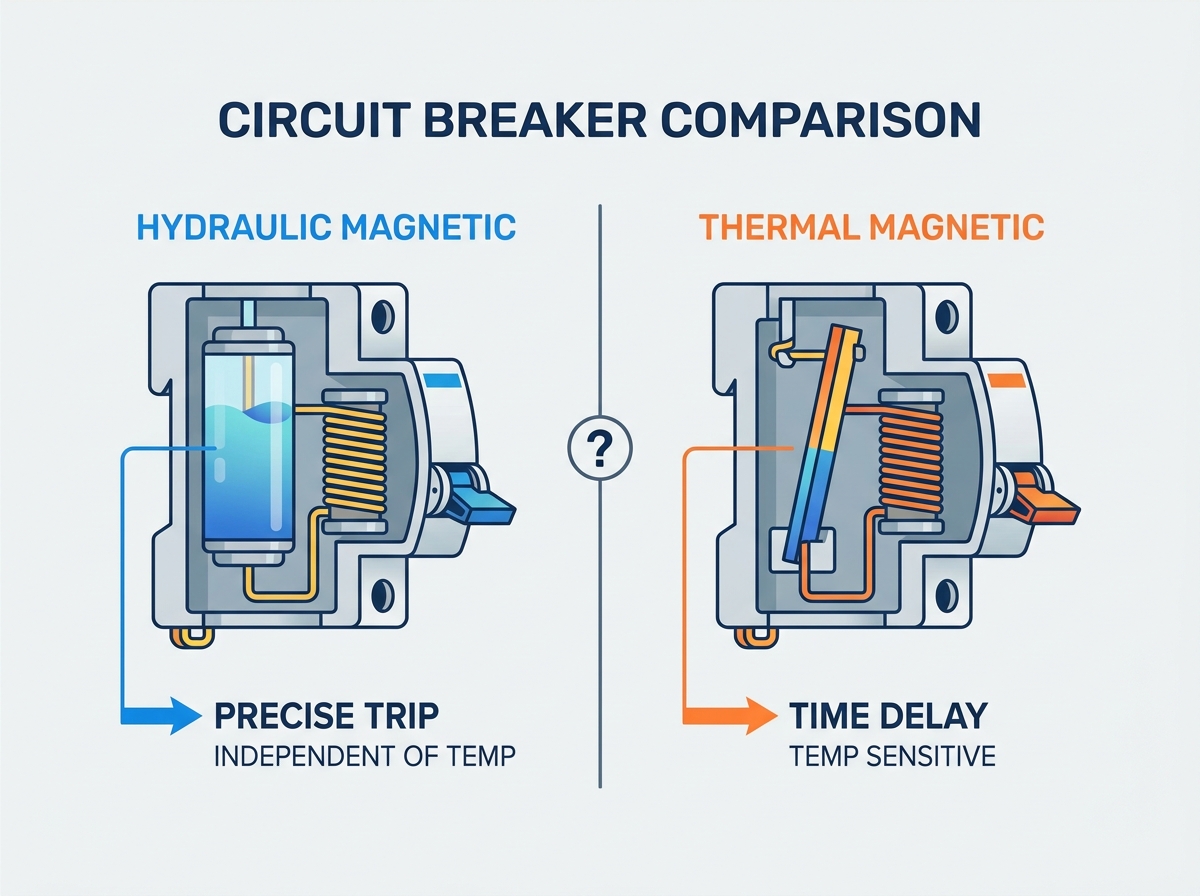

كيف تعمل قواطع الدائرة المغناطيسية الهيدروليكية والحرارية

كيف تعمل قواطع الدائرة المغناطيسية الحرارية

تستخدم قواطع الدائرة المغناطيسية الحرارية تصميمًا مزدوجًا للحماية من نوعين متميزين من الأعطال الكهربائية. بالنسبة للأحمال الزائدة المستمرة، فإنها تعتمد على مكون حراري. بالنسبة للدوائر القصيرة اللحظية، فإنها تنشر مغناطيسًا كهربائيًا مغناطيسيًا أو ملفًا لولبيًا. يوفر هذا المزيج شبكة أمان أساسية للدوائر الكهربائية القياسية، لكن الفيزياء التشغيلية تملي قيودًا بيئية محددة يجب على المهندسين مراعاتها أثناء تخطيط اللوحة.

تعتمد الحماية الحرارية على فيزياء الشريط ثنائي المعدن. يتكون هذا المكون من معدنين مختلفين مصفحين معًا، ولكل منهما معامل مختلف للتمدد الحراري. عندما يتدفق التيار الكهربائي عبر الشريط، فإنه يولد الحرارة. أثناء حدث التيار الزائد لفترة طويلة، تتسبب الحرارة في تمدد المعدنين بمعدلات مختلفة. هذا التوسع غير المتكافئ يجبر الشريط على الانحناء. بمجرد أن يصل الانحراف إلى عتبة فيزيائية محددة، فإنه يطلق آلية الاتصال الداخلية، مما يؤدي إلى كسر الدائرة وإيقاف تدفق التيار.

هذا التصميم يخلق تبعية حرارية متأصلة. لا يستطيع الشريط ثنائي المعدن التمييز بين الحرارة الناتجة عن تدفق التيار الفعلي والحرارة الممتصة من الهواء المحيط. تعمل الحرارة التراكمية كمحرك الرحلة النهائي. إذا ارتفعت درجة الحرارة المحيطة داخل اللوحة الكهربائية بشكل ملحوظ بسبب الطقس الخارجي أو المعدات المجاورة، يتم تسخين الشريط ثنائي المعدن مسبقًا. سيتطلب بعد ذلك تيارًا كهربائيًا أقل للوصول إلى عتبة الانحناء، مما يتسبب في تعثر القاطع إلى ما دون التيار المقنن.

يقدم الشريط ثنائي المعدن مقاومة داخلية مستمرة في الدائرة. تؤدي هذه المقاومة إلى تبديد مستمر للطاقة، وهو ما يشار إليه عادةً بفقدان الواط. في العبوات الكهربائية المغلقة التي تحتوي على قواطع متعددة، يساهم فقدان الواط المتأصل هذا بشكل كبير في توليد الحرارة بشكل عام، مما يجبر المصممين على مراعاة الحمل الحراري الإضافي أثناء تصميم اللوحة وأنظمة التبريد المحتملة.

كيف تعمل قواطع الدائرة المغناطيسية الهيدروليكية

تعمل قواطع الدائرة المغناطيسية الهيدروليكية على مبدأ فيزيائي مختلف تمامًا، وذلك باستخدام قلب قائم على الملف اللولبي وتصميم لوحة القيادة. يتكون البناء من ملف نحاسي ملفوف حول أسطوانة غير مغناطيسية محكمة الغلق. يوجد داخل هذه الأسطوانة نواة حديدية محملة بنابض مغمورة في سائل السيليكون المرطب، والذي يعمل بمثابة وعاء القيادة. يعمل هذا الترتيب الميكانيكي على عزل وظيفة التعثر عن الظروف الحرارية المحيطة.

تعتمد آلية التأخير الزمني للأحمال الزائدة المعتدلة على الحث المغناطيسي وديناميكيات الموائع. عند حدوث حمل زائد، فإن التيار المتزايد المتدفق عبر الملف يولد مجالًا مغناطيسيًا أقوى. يسحب هذا المجال قلب الحديد عبر سائل السيليكون اللزج باتجاه قطعة القطب. تحدد لزوجة السائل وقت عبور القلب، مما يخلق تأخيرًا زمنيًا فيزيائيًا دقيقًا للغاية. يسمح هذا التأخير المتعمد للقاطع بتحمل تيارات التدفق المؤقتة غير الضارة دون حدوث إزعاج.

بالنسبة للرحلات المغناطيسية اللحظية أثناء الدوائر القصيرة عالية المستوى، تتجاوز الآلية تأخير السائل بالكامل. يولد ارتفاع التيار الهائل مجالًا مغناطيسيًا شديدًا لدرجة أنه يسحب عضو الإنتاج ويفتح نقاط التلامس على الفور، بغض النظر عن موضع القلب الحديدي داخل لوحة القيادة. وهذا يوفر إزالة فورية لأعطال الدائرة القصيرة الخطيرة لحماية الأسلاك والمكونات الحساسة.

نظرًا لأن التيار يتدفق عبر ملف نحاسي عالي الكفاءة بدلاً من شريط ثنائي المعدن مقاوم، فإن القواطع المغناطيسية الهيدروليكية تتميز بالحد الأدنى من المقاومة الداخلية. ينتج هذا البناء توليدًا حراريًا داخليًا لا يُذكر مقارنةً بالعناصر ثنائية المعدن، مما يقلل بشكل كبير من البصمة الحرارية للقاطع داخل العلبة ويسمح بتعبئة المكونات بشكل أكثر إحكامًا على سكة DIN.

الهيدروليكية المغناطيسية مقابل قاطع الدائرة المغناطيسية الحرارية: الاختلافات الرئيسية

حساسية درجة الحرارة المحيطة وحسابات ديراتينغ

يكمن الاختلاف الأكثر أهمية بين هذه التقنيات في تباين درجات الحرارة الخاصة بها. تحافظ القواطع المغناطيسية الهيدروليكية على معدل تيار ثابت ومسطح بغض النظر عن درجة حرارة الهواء المحيط. في المقابل، تظهر القواطع المغناطيسية الحرارية منحنى رحلة شديد التباين ويعتمد على درجة الحرارة. عندما تصبح البيئة أكثر سخونة، يتحرك القاطع بشكل أسرع وبتيارات أقل؛ عندما يصبح الجو أكثر برودة، فإنه يحمل تيارًا أكبر من المعدل، مما قد يسمح باستمرار الحمل الزائد.

يتطلب تصميم الألواح ذات القواطع المغناطيسية الحرارية في البيئات التي تنحرف عن خط الأساس القياسي للمعايرة حسابات هندسية معقدة وميكانيكا خفض درجة الحرارة. يجب على المهندسين الرجوع إلى جداول التخفيض لضبط التصنيف الفعال للكسارة. على سبيل المثال، قد يعمل الكسارة الحرارية 20 أمبير التي تعمل في بيئة حارة بشكل فعال كقاطع 15 أمبير. يؤدي الفشل في إجراء هذه الحسابات مباشرة إلى التعثر المزعج خلال أشهر الصيف الذروة أو في المنشآت الصناعية الساخنة.

غالبًا ما تؤدي هذه الحساسية إلى ظهور تأثير التطويق الجامح. عندما يقوم المهندسون بتركيب قواطع مغناطيسية حرارية معبأة بشكل وثيق ومولدة للحرارة داخل لوحة محكمة الغلق، تقوم القواطع بتسخين بعضها البعض. تعمل دورة التسخين المركبة هذه بشكل مصطنع على تقليل نقطة الرحلة لكل قاطع في المصفوفة. للتعويض، يضطر المصممون إلى زيادة حجم القواطع، أو زيادة أبعاد اللوحة، أو تثبيت أنظمة تبريد الخزانة النشطة، مما يضيف نقاط التعقيد والصيانة.

تعمل مناعة درجة الحرارة المغناطيسية الهيدروليكية على تبسيط تصميم اللوحة. تظل نقطة رحلة الكسارة المغناطيسية الهيدروليكية عند 100% من تيارها المقنن عبر غلاف درجة حرارة واسع دون تخفيض السرعة. نظرًا لأن قوة المجال المغناطيسي لا تتأثر بالحرارة المحيطة، يمكن للمهندسين تحديد التصنيف الدقيق للكسارة المطلوبة للحمل دون تطبيق صيغ تخفيض القدرة أو القلق بشأن تسخين الكسارة المجاورة.

استهلاك الطاقة وفقدان الواط الداخلي

تكشف مقارنة كفاءة الطاقة عن ميزة واضحة للتصميمات الهيدروليكية. تستهلك القواطع المغناطيسية الحرارية المزيد من الطاقة أثناء التشغيل العادي بسبب التسخين المستمر للشريط ثنائي المعدن. في حين أن فقدان الواط لكل قاطع فردي قد يبدو صغيرًا، فإن التأثير التراكمي في لوحة التوزيع التي تحتوي على العشرات من القواطع يصبح كبيرًا وقابلاً للقياس.

وهذا يؤثر بشكل مباشر على الإدارة الحرارية للعلبة. يؤدي تحديد القواطع المغناطيسية الهيدروليكية ذات الفقد المنخفض للواط إلى تقليل متطلبات التبريد داخل خزانات التحكم بشكل كمي. من خلال القضاء على مصدر الحرارة الداخلي للشرائط ثنائية المعدن، يمكن للمهندسين في كثير من الأحيان خفض مستوى مراوح الخزانات ووحدات تكييف الهواء أو إزالتها تمامًا. يؤدي هذا التخفيض في مكونات التبريد النشطة إلى زيادة الموثوقية الإجمالية لنظام التحكم بأكمله.

منحنيات مميزة للوقت الحالي والتعامل مع تيار التدفق

تتطلب إستراتيجيات الحماية مطابقة ملف تعريف رحلة الكسارة مع سلوك الحمل. تقدم القواطع المغناطيسية الحرارية بشكل عام منحنيات رحلة موحدة. توفر هذه المجموعات الصلبة مرونة محدودة، مما يجبر المهندسين على ملاءمة ملف تعريف الحمل الخاص بهم في صندوق محدد مسبقًا، الأمر الذي قد يمثل مشكلة بالنسبة للمعدات الصناعية المتخصصة.

توفر الأنظمة المغناطيسية الهيدروليكية منحنيات رحلة مصممة خصيصًا. يمكن للمصنعين تغيير لزوجة سائل السيليكون وشد الزنبرك لإنشاء منحنيات تأخير مخصصة، بما في ذلك التأخيرات اللحظية والقصيرة جدًا والمتوسطة والطويلة. وهذا يسمح بالمطابقة الدقيقة للقاطع مع التطبيق المحدد، مما يضمن الحماية دون التعثر المزعج.

يعد تحمل التيار الداخلي عاملاً رئيسياً في التطبيقات الصناعية الثقيلة. تحدث تيارات عابرة عالية السعة وقصيرة المدة بشكل متكرر أثناء بدء تشغيل الحمل الاستقرائي، ومغنطة المحولات، وشحن مصدر الطاقة السعوية. يتعامل الكسارة المغناطيسية الهيدروليكية المضبوطة بدقة مع هذه العناصر العابرة دون عناء من خلال استخدام لزوجة سائلة معينة تمنع القلب من التحرك بسرعة كافية للتعثر خلال مرحلة التدفق القصيرة.

الاهتزاز الميكانيكي والصدمات وحساسية التوجه المتصاعدة

تمتد الضغوطات البيئية إلى ما هو أبعد من درجة الحرارة. عند مقارنة مقاومة الاهتزاز والصدمات، يمكن أن تكون المزالج المغناطيسية الحرارية حساسة ميكانيكيًا. يمكن أن يتسبب اهتزاز الآلات الثقيلة أو عبور السكك الحديدية أو النشاط الزلزالي في تحرير آلية الإغلاق الدقيقة التي تحمل الشريط ثنائي المعدن قبل الأوان، مما يتسبب في رحلة مزعجة ميكانيكية ووقف الإنتاج.

تقدم القواطع المغناطيسية الهيدروليكية قيودًا مادية خاصة بها فيما يتعلق بموضع التركيب وتأثيرات الجاذبية. ولأنها تعتمد على قلب متحرك محمل بنابض ومعلق في السائل، تلعب الجاذبية دورًا في مقاومة القلب للحركة. يؤدي تركيب هذه القواطع أفقيًا أو رأسًا على عقب إلى تغيير قوة الجاذبية المطبقة على قلب الحديد، مما يغير منحنى الرحلة قليلًا.

وللتخفيف من ذلك، يجب على المهندسين تطبيق عوامل تصحيح الاتجاه. إذا تم تركيب الكسارة المغناطيسية الهيدروليكية في أي اتجاه بخلاف الوضع الرأسي القياسي، فيجب استخدام عوامل التصحيح المحددة من قبل الشركة المصنعة لضمان دقة توقيت الرحلة. تقدم بعض الشركات المصنعة هياكل متوازنة بشكل خاص لمواجهة هذا التأثير، ولكنها تظل أحد اعتبارات التصميم.

إعادة ضبط الأوقات ووقت التوقف التشغيلي

بعد حدوث خطأ، تحدد سرعة الاسترداد مدى توفر النظام. تفرض القواطع المغناطيسية الحرارية تأخيرات التبريد الحراري. بعد أن ينحني الشريط ثنائي المعدن ويعطل الكسارة، يظل مشوهًا جسديًا حتى يبرد وينكمش مرة أخرى إلى شكله الأصلي. إن محاولة إغلاق القاطع بالقوة قبل انقضاء فترة التبريد هذه ستؤدي إلى تعثر القاطع مرة أخرى على الفور.

توفر القواطع المغناطيسية الهيدروليكية إمكانية إعادة الضبط الفوري. نظرًا لأن تشغيلها يعتمد على الحركة الميكانيكية والمجالات المغناطيسية بدلاً من الحرارة المحتجزة، يمكن إعادة ضبط الكسارة على الفور بعد إزالة حالة الخلل. يحظى هذا التعافي التشغيلي الفوري بتقدير كبير في عمليات التصنيع المستمرة وتطبيقات الطاقة في حالات الطوارئ حيث تكلف كل ثانية من التوقف أموالاً.

مقايضات التكلفة وعامل الشكل وطول العمر

يسلط تحليل التكلفة الأولية مقابل التكلفة التشغيلية الضوء على المواقع المختلفة لهذه الأجهزة في السوق. تستفيد الكسارات المغناطيسية الحرارية من وفورات الحجم الهائلة، مما يؤدي إلى انخفاض تكلفة الوحدة الأولية. يتم إنتاجها بكميات كبيرة لتطبيقات الأغراض العامة. الوحدات المغناطيسية الهيدروليكية عبارة عن أجهزة منخفضة الحجم ذات تصميم عالي الجودة وتحمل أسعارًا متميزة.

غالبًا ما تعوض البصمة وكثافة اللوحة تكلفة الوحدة الأولية. تسمح القواطع المغناطيسية الهيدروليكية رفيعة الخط بزيادة كثافة الدائرة لكل قدم سكة DIN. نظرًا لأنها لا تولد حرارة كبيرة، فإنها لا تتطلب فجوات التهوية التي غالبًا ما تكون مطلوبة بين القواطع المغناطيسية الحرارية. يتيح ذلك للمهندسين استخدام حاويات أصغر حجمًا وأكثر إحكاما، مما يوفر مساحة الصفائح المعدنية والجدران.

فيما يتعلق بعمر الخدمة طويل الأمد، تؤدي دورات التعثر المتكررة إلى تقليل معايرة الشرائط ثنائية المعدن بمرور الوقت. يؤدي التسخين والانحناء والتبريد المستمر إلى إجهاد المعدن، مما يؤدي في النهاية إلى تغيير نقطة التعثر. توفر النوى المغناطيسية الهيدروليكية، الموجودة في أسطوانات محكمة الغلق، معايرة مستقرة وقابلة للتكرار على مدى آلاف العمليات دون أي تدهور.

اختيار قاطع الدائرة المناسب لتطبيقك

متى يتم تحديد القواطع المغناطيسية الحرارية

تظل الكسارات المغناطيسية الحرارية هي الاختيار القياسي للملامح البيئية المثالية. إنها تتفوق في المنشآت الصناعية التي يتم التحكم في مناخها، ومراكز التحميل السكنية، ولوحات توزيع المباني التجارية القياسية، ومعدات التدفئة والتهوية وتكييف الهواء القياسية حيث تظل درجات الحرارة المحيطة مستقرة نسبيًا ويمكن التنبؤ بها على مدار العام.

وهي تتناسب تمامًا مع معايير التحميل والميزانية التي تعطي الأولوية لتكاليف المواد الأولية المنخفضة. التطبيقات التي تتميز بأحمال مقاومة قياسية أو أحمال حثية منخفضة التدفق، حيث لا توجد تقلبات في درجات الحرارة الديناميكية، يتم تقديمها بشكل أفضل من خلال التصميم المغناطيسي الحراري الفعال من حيث التكلفة.

متى يتم تحديد القواطع المغناطيسية الهيدروليكية

تعتبر القواطع المغناطيسية الهيدروليكية إلزامية للبيئات القاسية وعالية الحرارة. تتعرض حاويات الاتصالات الخارجية، وغرف المحركات البحرية، ومجمعات الطاقة الشمسية الكهروضوئية، ومنشآت حقول النفط والغاز، وعربات السكك الحديدية إلى تقلبات شديدة في درجات الحرارة من شأنها أن تجعل القواطع الحرارية غير دقيقة بشكل خطير وعرضة للتعثر المزعج.

وهي ذات أهمية متساوية للتطبيقات ذات المهام الحرجة. تتطلب مراكز البيانات عالية الكثافة ووحدات الطاقة المتنقلة العسكرية وأنظمة الطوارئ الطبية ولوحات الأتمتة الصناعية عن بعد وقت تشغيل مطلقًا. في هذه السيناريوهات، تبرر خصائص الصفر وإمكانيات إعادة الضبط الفوري الاستثمار المتميز.

تتطلب ملفات تعريف الحمل الديناميكية العالية تقنية مغناطيسية هيدروليكية. تتطلب المحركات الصناعية الكبيرة والضواغط الثقيلة والمحولات عالية التردد منحنيات تأخير زمنية محددة ومخصصة للبقاء على قيد الحياة في مراحل بدء التشغيل الضخمة ذات التدفق العالي دون التعثر، مع الحفاظ على الحماية المشددة أثناء التشغيل في الحالة المستقرة.

تحديات التثبيت الشائعة وأفضل الممارسات

إدارة لزوجة السوائل في درجات الحرارة القصوى

في حين أنها محصنة ضد تخفيض الحرارة، فإن الكسارات المغناطيسية الهيدروليكية تواجه متغير السائل شديد البرودة. في البيئات تحت الصفر، عادة أقل من -40 درجة مئوية، تزداد لزوجة سائل السيليكون داخل وعاء القيادة. يؤدي هذا السُمك إلى إبطاء حركة القلب الحديدي، مما قد يؤدي عن غير قصد إلى إطالة أوقات الرحلة أثناء الأحمال الزائدة المعتدلة.

تتضمن استراتيجية التخفيف الأولية تحديد اختلافات تخميد السوائل منخفضة اللزوجة أو درجة القطب الشمالي. يقدم المصنعون عمليات تعبئة سوائل متخصصة مصممة خصيصًا لعمليات النشر القطبية، مما يضمن بقاء منحنى التأخير الزمني دقيقًا حتى في ظروف التجميد العميق.

التعويض عن قيود التثبيت في الأماكن الضيقة

غالبًا ما تعرض خزانات التحكم المدمجة مخاطر التركيب الأفقي. قد تؤدي تغييرات التصميم المادي إلى تشغيل قضبان DIN عموديًا، مما يتطلب تركيب القواطع بشكل مسطح على جوانبها. يؤدي هذا إلى تغيير قوة الجاذبية على القلب الهيدروليكي وتغيير خصائص الرحلة.

1. حدد زاوية التركيب الدقيقة للقاطع داخل العلبة.

2. قم بمراجعة ورقة بيانات الشركة المصنعة للتعرف على مضاعفات خفض التوجيه المحددة.

3. قم بتطبيق عوامل خفض الاتجاه الصحيحة التي توفرها الشركة المصنعة على حسابات الحمل.

4. حدد الكسارة الهيدروليكية لعضو الإنتاج المتوازن بشكل خاص إذا لم يكن تخفيض التفاضل القياسي ممكنًا.

الامتثال والشهادات وتكامل اللوحة

تعد مواءمة المعايير التنظيمية مطلبًا صارمًا أثناء التنفيذ. يجب على المهندسين التأكد من الاختيار الصحيح بين معايير حماية الدائرة الفرعية، مثل UL 489 وCSA C22.2 No. 5 وIEC 60947-2، مقابل معايير الحماية التكميلية مثل UL 1077 وIEC 60898. إن خلط هذه المعايير ينتهك الرموز الكهربائية ويبطل شهادات اللوحات.

تنشأ أيضًا تحديات التعديل التحديثي المادي عند استبدال أنواع الكسارات في اللوحات القديمة. يجب على المهندسين تقييم تكوينات قضيب التوصيل الطرفي، وتغيرات ارتفاع الطرف، وتوافق مشبك التثبيت، حيث تتميز القواطع المغناطيسية الهيدروليكية غالبًا بأبعاد فيزيائية مختلفة عن نظيراتها المغناطيسية الحرارية.

خاتمة

يتطلب الاختيار بين قاطع الدائرة المغناطيسية الهيدروليكية مقابل قاطع الدائرة المغناطيسية الحرارية تحديد التكنولوجيا التي تتوافق مع الاستقرار الحراري، وقيود التثبيت المادية، وأهمية البيئة المستهدفة. تظل القواطع المغناطيسية الحرارية هي الخيار الأفضل للظروف المحيطة المستقرة والمعتمدة على التكلفة والأحمال القياسية غير الحرجة. تعتبر القواطع المغناطيسية الهيدروليكية إلزامية لدرجات الحرارة القصوى أو المتقلبة، والألواح عالية الكثافة، والتطبيقات عالية الاهتزاز، والأنظمة ذات المهام الحرجة التي تتطلب استعادة وقت التشغيل الفوري.

توفر CHINEHOW حلول حماية الدوائر المصممة لدعم التحكم الصناعي، وتوزيع الطاقة، ومعدات الاتصالات، وغيرها من التطبيقات الكهربائية الصعبة. يساعد اختيار منتجاتها المهندسين على تحقيق التوازن بين دقة الحماية والقدرة على التكيف البيئي ومتطلبات التثبيت وموثوقية النظام على المدى الطويل.

• قم بإجراء تدقيق حراري شامل للوحة باستخدام التصوير الحراري بالأشعة تحت الحمراء لتحديد درجة حرارة التشغيل الحقيقية داخل حاوياتك.

• قم بمراجعة المنحنيات المميزة للوقت الحالي للشركة المصنعة لمطابقة القاطع بدقة مع ملف تعريف التدفق المحدد للحمل الخاص بك.

• قم بتحليل اتجاهات التركيب المادية الخاصة بك وقم بتطبيق عوامل التصحيح اللازمة في حالة استخدام الوحدات المغناطيسية الهيدروليكية أفقيًا.

• استشر مهندس التطبيقات قبل طلب مخزون بديل للتحقق من الامتثال التنظيمي والإعداد المادي.

التعليمات

س: ما هي الميزة الرئيسية لقاطع الدائرة المغناطيسية الهيدروليكية؟

ج: الميزة الأساسية هي الحصانة المطلقة لدرجات الحرارة. إنها لا تتطلب خفض درجة الحرارة، وتوفر منحنيات رحلة دقيقة للغاية وقابلة للتخصيص، وتسمح بإعادة الضبط الفوري بعد الرحلة، وتولد الحد الأدنى من الحرارة الداخلية مقارنة بالبدائل الحرارية.

س: هل تحتاج القواطع المغناطيسية الحرارية إلى خفض درجة الحرارة؟

ج: نعم. ونظرًا لأنها تعتمد على الحرارة للتعثر، فإن تشغيلها في بيئات أكثر سخونة من خط المعايرة الأساسي الخاص بها يتطلب إجراء حسابات مخففة لمنع التعثر المزعج.

س: هل يمكنني تركيب قاطع مغناطيسي هيدروليكي في أي اتجاه؟

ج: ليس بدون اعتبار. ولأنها تستخدم قلبًا متحركًا في السائل، فإن الجاذبية تؤثر على عملها. يتطلب تركيبها أفقيًا أو مقلوبًا تطبيق عوامل تصحيح محددة من قبل الشركة المصنعة أو استخدام نماذج متوازنة بشكل خاص.

س: لماذا تتطلب القواطع المغناطيسية الحرارية فترة تبريد؟

ج: ينحني الشريط الداخلي ثنائي المعدن فعليًا بسبب الحرارة أثناء التحميل الزائد. يجب السماح له بالوقت ليبرد ويتقلص مرة أخرى إلى شكله الأصلي قبل إعادة ضبط آلية الكسارة بنجاح.

س: هل القواطع المغناطيسية الهيدروليكية أكثر تكلفة؟

ج: نعم، فهي تحمل تكلفة أعلى للوحدة مقدمًا نظرًا لتعقيد بنائها. ومع ذلك، فإنها غالبًا ما توفر المال على المدى الطويل في البيئات القاسية عن طريق منع التوقف عن العمل والقضاء على الحاجة إلى التبريد النشط للوحة.

س: ما هو الكسارة الأفضل للبيئات عالية الاهتزاز؟

ج: تعمل القواطع المغناطيسية الهيدروليكية بشكل عام بشكل أفضل في البيئات ذات الاهتزازات العالية، حيث أن آليات الإغلاق الدقيقة للقواطع المغناطيسية الحرارية تكون أكثر عرضة للصدمات الميكانيكية والرحلات المزعجة الناجمة عن الاهتزاز.
