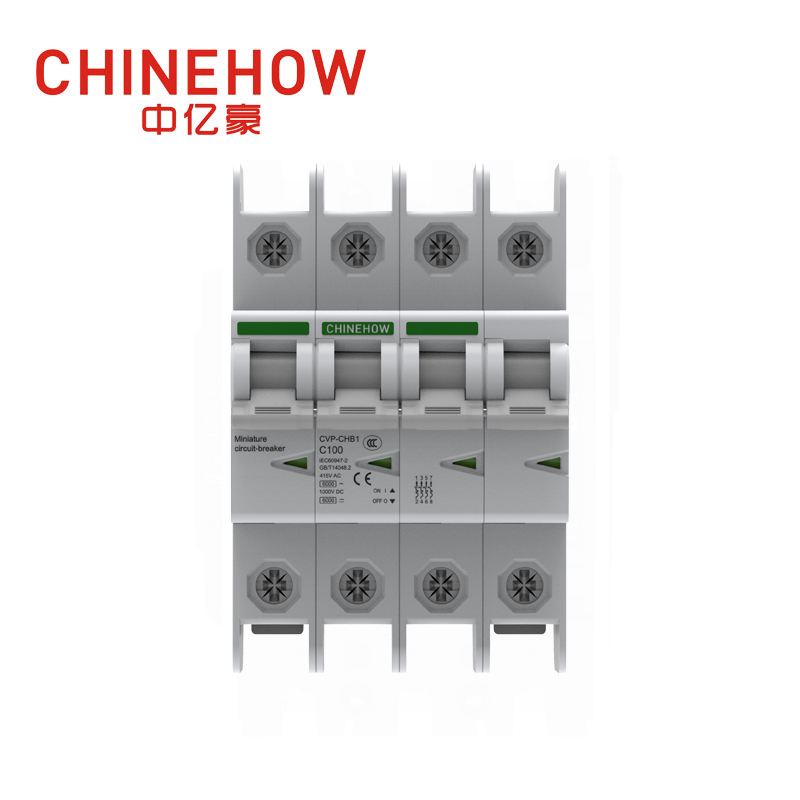

كيفية اختيار قاطع دائرة مصغر: التيار والأقطاب وقدرة الكسر

تحمل مواصفات حماية الدائرة غير الصحيحة مخاطر تشغيلية وسلامة شديدة. يؤدي تحديد القاطع الخاطئ إلى حدوث إزعاج، وتدهور سريع للمعدات، ومخاطر نشوب حريق كارثية. يواجه المهندسون تحديًا مستمرًا في الموازنة بين متطلبات الحمل المحددة، مثل المقاطع المقاومة مقابل المقاطع الحثية للغاية، مقابل القيود البيئية ومعايير السلامة وهندسة المنشأة. يؤدي وجود مكون غير متطابق إلى إضرار الشبكة الكهربائية بأكملها.

يجب عليك تقييم المعلمات الفنية المتعددة لضمان التشغيل الموثوق وإزالة الأخطاء. سوف نقدم إطارًا تقنيًا صارمًا لتقييم وتحديد قاطع الدائرة الكهربائية المصغر الصحيح . يتضمن ذلك تحليل التصنيفات الحالية الاسمية، وخصائص التعثر المحددة، والقدرة القصوى للكسر، وتكوينات القطب الدقيقة بناءً على بيئة التثبيت. نحن نبني هذا الإطار على الظروف الميدانية في العالم الحقيقي، متجاوزين الافتراضات النظرية للتركيز على حسابات الحمل العملية والتخفيض البيئي.

الوجبات الرئيسية

• تملي منحنيات الرحلة التطبيق: يعتمد الاختيار بين منحنيات النوع B أو C أو D كليًا على الملف التعريفي الحالي لتدفق الحمل (مقاوم مقابل حثي للغاية).

• قدرة القطع غير قابلة للتفاوض: يجب أن تتجاوز سعة الدائرة القصيرة لقاطع الدائرة المصغرة الحد الأقصى لتيار العطل المحتمل عند نقطة التثبيت لمنع الفشل الكارثي.

• يجب أن يتطابق تكوين القطب مع بنية الشبكة: يعتمد الاختيار بين 1P و2P و3P و4P على نظام التأريض وما إذا كان العزل المحايد مطلوبًا.

• تصنيف التأثيرات البيئية: تتطلب درجة الحرارة المحيطة والارتفاع وكثافة العلبة إعادة حساب التصنيف الحالي الاسمي.

ما هو قاطع الدائرة المصغرة وكيف يعمل؟

لماذا يعد اختيار MCB المناسب أمرًا مهمًا

تتطلب الشبكات الكهربائية تفويض الحماية المزدوجة لتعمل بأمان. يجب عليك حماية الكابلات والمعدات المتصلة من حالتين مختلفتين للخطأ: الأحمال الحرارية الزائدة المستمرة والدوائر القصيرة اللحظية. يحدث الحمل الحراري الزائد عندما تسحب الدائرة تيارًا أكبر قليلاً من سعتها المقدرة لفترة طويلة. يؤدي هذا إلى تدهور عزل الكابل ببطء، مما يؤدي في النهاية إلى انهياره. الدائرة القصيرة هي زيادة فورية هائلة في التيار ناتجة عن خطأ مباشر من الطور إلى الحياد أو الطور إلى الأرض. يتعامل الصحيح قاطع الدائرة المصغرة مع كلا السيناريوهين بسلاسة. يقوم بعزل الخطأ قبل حدوث التلف الحراري أو الحرائق الكهربائية. يعرف المهندسون الميدانيون أن الاعتماد على الصمامات لهذا الدور المزدوج غالبًا ما يؤدي إلى حماية غير متسقة ووقت توقف طويل أثناء الاستبدال. يوفر الكسارة الميكانيكية حماية قابلة لإعادة الضبط ومعايرتها.

كيف تعمل الحماية الحرارية في MCB

تعتمد الحماية ضد الأحمال الزائدة المستمرة ذات المستوى المنخفض على شريط ثنائي المعدن داخل الكسارة. يتكون هذا الشريط من معدنين مختلفين ملحومين معًا. يمتلك كل معدن معاملًا مختلفًا للتمدد الحراري. مع تدفق التيار عبر الشريط، تولد تيارات التشغيل العادية الحد الأدنى من الحرارة. عند حدوث حمل زائد، يولد التيار الزائد حرارة كبيرة. ينحني الشريط ثنائي المعدن مع تمدد المعادن بمعدلات مختلفة. هذا الإجراء الانحناء بطيء عمدا. ويوفر تأخير الوقت العكسي. قد يستغرق الحمل الزائد البسيط دقائق لتعطيل القاطع. وهذا يسمح بحدوث زيادات مؤقتة وغير ضارة مثل تشغيل مروحة صغيرة. يؤدي الحمل الزائد الأكبر إلى ثني الشريط بشكل أسرع، مما يؤدي إلى تعطيل آلية المزلاج في ثوانٍ لقطع الطاقة.

كيف تتعامل الحماية المغناطيسية مع الدوائر القصيرة

تتطلب الدوائر القصيرة التدخل الفوري. يتفاعل الشريط ثنائي المعدن ببطء شديد لمنع الطاقة المتفجرة من القصور الميت. لهذا الغرض، يستخدم القاطع آلية التعثر المغناطيسي المتمركزة حول ملف لولبي. في ظل ظروف الحمل العادية، يكون المجال المغناطيسي الناتج عن الملف ضعيفًا جدًا بحيث لا يتمكن من تحريك عضو الإنتاج الداخلي. عندما تضرب دائرة كهربائية قصيرة، يرتفع التيار إلى مئات أو آلاف الأمبيرات في أجزاء من الثانية. هذا التيار الهائل يخلق مجالًا مغناطيسيًا قويًا. يسحب الحقل عضو الإنتاج على الفور، ويضرب مزلاج الرحلة ويجبر نقاط الاتصال على الفتح. يؤدي هذا الإجراء إلى إطفاء الخطأ في جزء من الثانية. يمنع ذوبان الأسلاك الكارثية وتدمير المعدات.

كيفية اختيار التقييم الحالي الصحيح لـ MCB

كيفية حساب الحمل الكهربائي الخاص بك

تحديد تيار التشغيل العادي هو الخطوة الرياضية الأولى في المواصفات. يمكنك حساب ذلك بناءً على إجمالي القوة الكهربائية للحمل المتصل وجهد النظام. بالنسبة لحمل مقاوم قياسي أحادي الطور، تكون الصيغة واضحة. التيار يساوي الطاقة مقسومة على الجهد. بالنسبة للأنظمة ثلاثية الطور أو الأحمال الحثية، عليك أن تأخذ في الاعتبار عامل القدرة والجذر التربيعي لثلاثة. يمنع حساب الحمل الدقيق حدوث أخطاء في تحديد الحجم الأساسي. أنت تأخذ في الاعتبار جميع الأجهزة التي تعمل في وقت واحد على الدائرة لإنشاء ملف تعريف الحمل المستمر الحقيقي. يؤدي تخمين الحمل بناءً على اللقطات المربعة أو القواعد التاريخية إلى ظهور قواطع صغيرة الحجم وتعثر مستمر في الإزعاج.

لماذا لا ينبغي عليك تشغيل MCB عند التحميل الكامل

تقضي الممارسة الهندسية القياسية بأن الأحمال المستمرة يجب ألا تتجاوز 80% من التصنيف الاسمي للقاطع. يتم تعريف الحمل المستمر على أنه أي حمل يعمل بأقصى تيار لمدة ثلاث ساعات أو أكثر. إذا كانت الدائرة تسحب 16 أمبير بشكل مستمر، فلا تقم بتركيب قاطع 16 أمبير. يؤدي تشغيل الكسارة بقدرة 100% إلى توليد حرارة داخلية بشكل مستمر. وهذا يدفع الشريط ثنائي المعدن بالقرب من عتبة التعثر. يسبب رحلات مزعجة أثناء التقلبات الطفيفة في درجات الحرارة المحيطة. تطبيق قاعدة 80% يضمن الاستقرار الحراري. بالنسبة للحمل المستمر 16 أمبير، يمكنك القسمة على 0.8 للعثور على الحد الأدنى لحجم القاطع، وهو 20 أمبير.

لماذا لا ينبغي عليك تشغيل MCB عند التحميل الكامل

ينتج المصنعون هذه الأجهزة بتصنيفات تيار موحدة. لا يمكنك طلب قاطع 17.5 أمبير مخصص. تشمل التقييمات القياسية الشائعة 6A، و10A، و16A، و20A، و32A، و40A، و50A، و63A. موديلات عالية السعة يصل حجمها إلى 80 أمبير، و100 أمبير، و125 أمبير. بمجرد حساب التيار المطلوب وتطبيق قاعدة 80%، يمكنك تحديد الحجم القياسي الأعلى التالي. إذا كانت حساباتك تفرض متطلبات 27 أمبير، فإنك تحدد قاطع دائرة مصغر بقدرة 32 أمبير . يؤدي تحديد تصنيف قريب جدًا من الحمل المحسوب إلى المخاطرة بالتعثر غير المرغوب فيه. يؤدي اختيار واحد مرتفع جدًا إلى إضعاف الحماية الحرارية للكابلات النهائية.

كيف تؤثر درجة الحرارة وظروف التثبيت على تقييمات MCB

يفترض التصنيف الاسمي المطبوع على الكسارة درجة حرارة محيطة محددة، عادة 30 درجة مئوية. غالبًا ما تنحرف بيئات التثبيت عن خط الأساس هذا. وهذا يتطلب تخفيضًا رياضيًا لضمان أداء القاطع كما هو متوقع في ظل الظروف الميدانية.

كيفية اختيار منحنى رحلة MCB المناسب

النوع B MCB: لأحمال التيار المنخفض

تم تصميم منحنيات النوع B للأحمال المقاومة البحتة أو الدوائر ذات التيارات المنخفضة للغاية. يتم تفعيل آلية الرحلة المغناطيسية عندما يصل التيار إلى ما بين 3 إلى 5 أضعاف التيار المقنن. يمكنك تحديد النوع B للإضاءة السكنية، وسخانات المساحات المقاومة القياسية، والكابلات الطويلة. في حالة تشغيل الكابلات الطويلة، قد تكون تيارات الأعطال منخفضة نسبيًا بسبب مقاومة الكابل العالية. إن استخدام قاطع من النوع B على حمل المحرك يضمن حدوث إزعاج فوري في اللحظة التي يبدأ فيها المحرك.

النوع C MCB: الاختيار الشائع لمعظم التطبيقات

يعد منحنى النوع C بمثابة الاختيار القياسي لمعظم التطبيقات التجارية والصناعية التي تتضمن أحمالًا حثية معتدلة. إنه ينطلق على الفور بمعدل 5 إلى 10 أضعاف التيار المقنن. يسمح هذا التأخير للمحركات الصغيرة، وكوابح الإضاءة الفلورية، ودوائر التحكم القياسية بسحب تيار بدء التشغيل اللازم دون انقطاع الطاقة. إذا كنت تحمي منافذ الطاقة القياسية في منشأة صناعية حيث يمكن للمستخدمين توصيل أدوات كهربائية أو ضواغط صغيرة، فإن النوع C يوفر التوازن اللازم بين تحمل التدفق والإزالة السريعة للأخطاء.

النوع D MCB: لمعدات تيار التشغيل العالي

تتطلب الأحمال الحثية العالية منحنى من النوع D. تولد هذه الأحمال تيارات تدفق هائلة يمكن أن تستمر لعدة دورات. تتم معايرة الرحلة المغناطيسية بحيث يتم تنشيطها فقط عندما يرتفع التيار بين 10 إلى 20 ضعف التصنيف الاسمي. يمكنك تحديد النوع D للمحركات الكهربائية الثقيلة والمحولات الكبيرة ومعدات اللحام الصناعية وأجهزة الأشعة السينية. في حين أن النوع D يمنع التعثر المزعج أثناء بدء التشغيل العدواني، فإنه يتطلب التحقق الدقيق من مقاومة حلقة الصدع الأرضي للدائرة. يجب عليك التأكد من أن القاطع سيستمر في التحرك بسرعة كافية أثناء حدوث ماس كهربائي حقيقي.

منحنيات MCB الخاصة للمعدات الحساسة

تتطلب بعض التطبيقات الصناعية خصائص تعثر متخصصة للغاية تتجاوز المواصفات القياسية B وC وD. يجب عليك مطابقة هذه المنحنيات مع التفاوت الدقيق للمعدات المتصلة.

• النوع Z (2-3x In) والنوع A: هذه المنحنيات حساسة للغاية. إنهم يسافرون بمعدل 2 إلى 3 أضعاف التيار المقنن. يمكنك استخدامها لحماية أجهزة أشباه الموصلات الحساسة للغاية، وأجهزة التحكم المنطقية القابلة للبرمجة، ودوائر القياس الإلكترونية الدقيقة. حتى التيار الزائد البسيط والقصير يمكن أن يدمر مكونات السيليكون هذه.

• النوع K (8-12x In): تم تحسين منحنى النوع K لحماية المحركات والمحولات المتخصصة. إنه يوفر تسامحًا أكثر إحكامًا قليلاً من النوع D. وهذا يوفر حماية قوية لملفات المحرك مع السماح بتيارات تدفق مغناطيسية كبيرة.

كيفية اختيار قدرة كسر MCB المناسبة

ماذا يعني كسر قدرة MCB؟

تمثل قدرة القطع الحد الأقصى المطلق لتيار العطل الذي يمكن للقاطع أن يقطعه بأمان دون التعرض لأضرار مادية أو لحام نقاط الاتصال الخاصة به أو الفشل في إزالة العطل. يتم قياس ذلك بالكيلو أمبير (kA). عند حدوث دائرة كهربائية قصيرة، يتجاوز التيار مقاومة الحمل العادية ويرتفع بشكل كبير. تتطلب التطبيقات السكنية عادةً قدرة كسر تبلغ 6 كيلو أمبير. تتطلب البيئات الصناعية، التي تحتوي على محولات أكبر وكابلات إمداد أكثر سمكًا، بشكل روتيني قدرات 10 كيلو أمبير، أو 15 كيلو أمبير، أو حتى 25 كيلو أمبير. يعد تحديد قدرة الكسر الصحيحة بمثابة تفويض صارم للسلامة.

Icn vs Icu: فهم تقييمات الدائرة القصيرة

يعد فهم الفرق بين معايير الاختبار أمرًا حيويًا للمواصفات الصناعية. يشير Ics أو Icn إلى الحد الأقصى للتيار الذي يمكن للقاطع مقاطعته بأمان ويظل قابلاً للتشغيل بالكامل للاستخدام المستمر. يحدد Icu الحد الأقصى المطلق لتيار العطل الذي يمكن للجهاز مقاطعته بأمان مرة واحدة. إذا قام القاطع بإصلاح خطأ في تصنيف Icu الخاص به، فقد نجح في منع نشوب حريق. ومع ذلك، من المحتمل أن يتم تدمير نقاط الاتصال الداخلية ومزالق القوس. وهذا يتطلب الاستبدال الفوري للوحدة. تقوم بتصميم الأنظمة بحيث تقع الأخطاء المتوقعة ضمن تصنيف Ics.

كيفية حساب سعة الدائرة القصيرة المطلوبة

لا يمكنك تخمين قدرة الكسر المطلوبة. يمكنك حساب تيار الدائرة القصيرة المحتمل (PSCC) عند نقطة التثبيت المحددة. إن PSCC هو الحد الأقصى للتيار المحتمل الذي قد يتدفق في حالة حدوث قصر تام عند أطراف خرج القاطع. يعتمد هذا الحساب على حجم محول إمداد المنبع والممانعة الإجمالية للكابلات الممتدة من المحول إلى لوحة التوزيع. تؤدي المحولات الأكبر والكابلات الأقصر والأكثر سمكًا إلى PSCC أعلى بكثير. يجب أن يكون المحدد لقاطع الدائرة المصغرة تصنيف kA أكبر بشكل صارم من PSCC المحسوب.

لماذا يمكن أن يكون MCB صغير الحجم خطيرًا

إن تركيب قاطع بسعة 6 كيلو أمبير في موقع مزود بـ PSCC بقدرة 10 كيلو أمبير يضمن حدوث عطل كارثي أثناء حدوث ماس كهربائي. سوف تفشل مزالق القوس الداخلي في إطفاء القوس الكهربائي المتولد عند فتح نقاط الاتصال. سوف تعمل الحرارة الشديدة على لحام نقاط الاتصال معًا. وهذا يسمح لتيار الصدع الضخم بمواصلة التدفق في اتجاه مجرى النهر. فهو يؤدي إلى حرائق فورية لعزل الكابلات، وانفجارات فلاشية محتملة، والتمزق المادي للعلبة البلاستيكية. يعد انخفاض سعة الكسر انتهاكًا خطيرًا لقوانين السلامة الكهربائية.

كيفية اختيار رقم عمود MCB الصحيح

تطبيقات 1P و1P+N MCB

تعتبر القواطع أحادية القطب هي الاختيار القياسي للدوائر الأساسية أحادية الطور بجهد 230 فولت. يقومون بتبديل موصل الطور المباشر فقط. يظل المحايد متصلاً بقوة عند الشريط الطرفي. تشغل الأجهزة أحادية القطب + المحايدة نفس المساحة المادية أو أكثر قليلاً، ولكنها تقوم بتبديل كل من الطور والمحايد. في جهاز SPN، يحتوي موصل الطور فقط على حماية حرارية مغناطيسية. القطب المحايد هو مجرد مفتاح عزل يفتح في وقت واحد. يمكنك استخدام SPN عندما تتطلب اللوائح المحلية العزل الكامل للدائرة من أجل الصيانة.

تطبيقات 2 القطب MCB

تعمل القواطع ثنائية القطب على تبديل الطور والمحايد. ويحتوي كلا القطبين على آليات حماية حرارية ومغناطيسية. يمكنك تحديد قواطع 2P في الأنظمة أحادية الطور حيث يوجد خطر كبير لحدوث أخطاء محايدة. يتم استخدامها أيضًا في أنظمة التأريض الخاصة بتكنولوجيا المعلومات حيث لا تتم الإشارة إلى الأرض المحايدة. إذا تسبب خطأ في تنشيط المحايد عند جهد كهربائي خطير، يضمن قاطع 2P اكتشاف الخطأ وفصل كلا الموصلين بأمان عن مصدر الإمداد.

3 تطبيقات القطب MCB

يتم استخدام التكوينات ثلاثية الأقطاب حصريًا للأحمال القياسية ثلاثية الطور بقدرة 400 فولت والتي لا تتطلب محايدًا موزعًا. التطبيق الأكثر شيوعًا هو المحركات الصناعية ثلاثية الطور. يقوم القاطع بمراقبة جميع الموصلات ثلاثية الطور في وقت واحد. في حالة حدوث حمل زائد أو ماس كهربائي في أي مرحلة واحدة، فإن الوصلة الميكانيكية الداخلية تضمن رحلة جميع الأقطاب الثلاثة معًا. هذا التعثر المتزامن يمنع المحرك من العمل على مرحلة واحدة. مرحلة واحدة تسخن بسرعة وتدمر اللفات الحركية.

4 تطبيقات القطب MCB

تتعامل القواطع ذات أربعة أقطاب وثلاثة أقطاب + محايدة مع أنظمة ثلاثية الطور تتضمن موصلًا محايدًا. تعمل أجهزة TPN على حماية المراحل الثلاث مع توفير قطب محايد غير محمي للعزل. توفر قواطع True 4P حماية حرارية مغناطيسية على جميع الأقطاب الأربعة. يمكنك تحديد قواطع 4P للأحمال غير المتوازنة ثلاثية الطور حيث قد تؤدي التيارات التوافقية الكبيرة إلى زيادة التحميل على الموصل المحايد. يتم استخدامها أيضًا في البيئات التي تتطلب فيها قواعد العزل الصارمة الفصل الكامل لجميع الموصلات الحية أثناء حدوث خطأ.

كيفية تحديد تصنيف جهد MCB لأنظمة التيار المتردد والتيار المستمر

اختيار الجهد العمل الصحيح

يجب أن يكون جهد التشغيل المقدر للقاطع أكبر من أو يساوي الحد الأقصى لجهد التشغيل للخط. يؤدي تثبيت جهاز مصنف لـ 230 فولت على دائرة 400 فولت إلى إضعاف العزل الداخلي وقدرات إطفاء القوس. أثناء حدوث خطأ، يمكن أن يتسبب الجهد العالي في قفز القوس الكهربائي عبر نقاط الاتصال المفتوحة. هذا يحافظ على الدائرة القصيرة. يمكنك التحقق من جهد النظام والتأكد من اعتماد المكون المختار لفئة الجهد المحددة تلك.

لماذا لا يمكن استخدام AC و DC MCBs بالتبادل

يتصرف التيار المتردد والتيار المباشر بشكل مختلف تمامًا أثناء حدوث خطأ. يتجاوز جهد التيار المتردد بشكل طبيعي الصفر فولت 50 أو 60 مرة في الثانية. تعتمد قواطع التيار المتردد على نقطة العبور الصفرية هذه للمساعدة في إطفاء القوس الكهربائي المرسوم عند فتح نقاط الاتصال. جهد التيار المستمر لا يتجاوز الصفر أبدًا. فهو يوفر إمدادات مستمرة لا هوادة فيها من الطاقة. إذا كنت تستخدم قاطع تيار متردد قياسي على دائرة تيار مستمر، مثل مجموعة الطاقة الشمسية الكهروضوئية أو نظام تخزين البطارية، فسوف تفشل مزالق القوس الداخلي في كسر قوس التيار المستمر. سوف يحافظ القوس على إذابة نقاط الاتصال ويسبب نشوب حريق. يمكنك تحديد قواطع مخصصة ذات تصنيف DC ومجهزة بتفجيرات مغناطيسية متخصصة لإجبار قوس التيار المستمر على الدخول إلى غرفة الإطفاء.

خاتمة

• قم بحساب تيار الدائرة القصيرة المحتمل (PSCC) الدقيق في لوحة التوزيع باستخدام محول kVA وبيانات مقاومة الكابل قبل تحديد قدرة القطع.

• قم بمراجعة الرسم التخطيطي ذو الخط الواحد للمنشأة للتحقق من أن منحنيات الرحلة المحددة تنسق بشكل صحيح مع أجهزة الحماية الأولية لضمان الانتقائية الكاملة.

• قم بمراجعة أوراق البيانات الفنية الخاصة بالشركة المصنعة لتطبيق عوامل التخفيض الصحيحة لدرجة الحرارة المحيطة والارتفاع وكثافة التركيب المجاورة.

• تأكد من أن السعة الطرفية الفعلية للقاطع المحدد تتوافق مع المقطع العرضي للكابل المطلوب المحدد في جدول الأسلاك الخاص بك.

التعليمات

س: ما الفرق بين MCB و MCCB؟

ج: يكمن الاختلاف الأساسي في القدرة الحالية وقابلية التعديل. تتعامل قواطع الدائرة المصغرة عادةً مع تيارات تصل إلى 125 أمبير ولها إعدادات رحلة ثابتة. تتعامل قواطع الدائرة المقولبة مع أحمال أكبر بكثير تصل إلى 2500 أمبير. وهي تتميز عادةً بإعدادات رحلة حرارية ومغناطيسية قابلة للتعديل، مما يسمح للمهندسين بضبط الحماية للشبكات الصناعية المعقدة.

س: كيف يمكنني الاختيار بين قاطع الدائرة المصغرة من النوع C والنوع D؟

ج: يعتمد اختيارك كليًا على حجم تيار التدفق للحمل المحدد. استخدم النوع C للأحمال الحثية القياسية مثل المحركات الصغيرة وإضاءة الفلورسنت، والتي تسحب 5 إلى 10 أضعاف تيارها المقدر عند بدء التشغيل. استخدم النوع D للأحمال الحثية الثقيلة مثل المحولات والمحركات الصناعية الكبيرة التي تسحب ما بين 10 إلى 20 ضعف تيارها المقدر.

س: ماذا يحدث إذا كانت قدرة القطع لـ MCB منخفضة جدًا؟

ج: إذا تجاوز تيار الدائرة القصيرة المحتمل قدرة الكسر للقاطع، فلن تتمكن مزالق القوس الداخلي من إطفاء القوس الكهربائي. ستؤدي الحرارة الشديدة إلى إغلاق نقاط الاتصال الداخلية، مما يسمح باستمرار تدفق تيارات الصدع الضخمة. وهذا يؤدي إلى حرائق فورية في الكابلات، وتمزق العلبة، وفشل كارثي في ​​النظام الكهربائي.

س: هل يمكنني استخدام قاطع دائرة مصغر ذو أمبير أعلى من المطلوب لمنع التعثر المزعج؟

ج: لا، إن زيادة حجم الكسارة يشكل خطرًا شديدًا على السلامة. تم تحديد حجم القاطع لحماية الكابل المصب. إذا قمت بتثبيت قاطع 40 أمبير على كابل مصنّف لـ 20 أمبير، فإن الحمل الزائد المستمر 35 أمبير سوف يذيب عزل الكابل ويشعل حريقًا قبل وقت طويل من اكتشاف الكسارة كبيرة الحجم خطأً وتعثرًا.

س: ما هي قدرة القطع القياسية لقواطع الدائرة الصناعية المصغرة؟

ج: تتطلب البيئات الصناعية عادةً قدرات كسر بين 10 كيلو أمبير و25 كيلو أمبير بموجب معيار IEC 60947-2. وهذا أعلى بكثير من معيار السعة 6 كيلو أمبير للتطبيقات السكنية. تمتلك المنشآت الصناعية محولات إمداد أكبر وممانعات كابلات أقل، مما يولد تيارات خطأ محتملة أعلى بكثير.

س: هل تحمي قواطع الدائرة المصغرة من الأعطال الأرضية أو الصدمات الكهربائية؟

ج: لا، فهي تحمي فقط من التيارات الزائدة والدوائر القصيرة بين الموصلات الحية. أنها لا تكتشف تيارات التسرب الصغيرة إلى الأرض. لحماية الموظفين من الصدمات الكهربائية واكتشاف الأعطال الأرضية، يجب عليك تثبيت أجهزة التيار المتبقي (RCDs) أو استخدام قواطع التيار المتبقي ذات التيار الزائد (RCBOs).

س: هل يمكنني استخدام قاطع دائرة مصغر للتيار المتردد في دائرة التيار المستمر؟

ج: لا، يتجاوز جهد التيار المتردد بشكل طبيعي الصفر فولت عدة مرات في الثانية، مما يساعد على إطفاء القوس الكهربائي عند فتح القاطع. التيار المستمر ليس له نقطة عبور صفرية، مما يجعل كسر القوس أكثر صعوبة. سوف تفشل قواطع التيار المتردد القياسية في إطفاء قوس التيار المستمر، مما يؤدي إلى اللحام التلامسي ومخاطر الحريق الشديدة.
