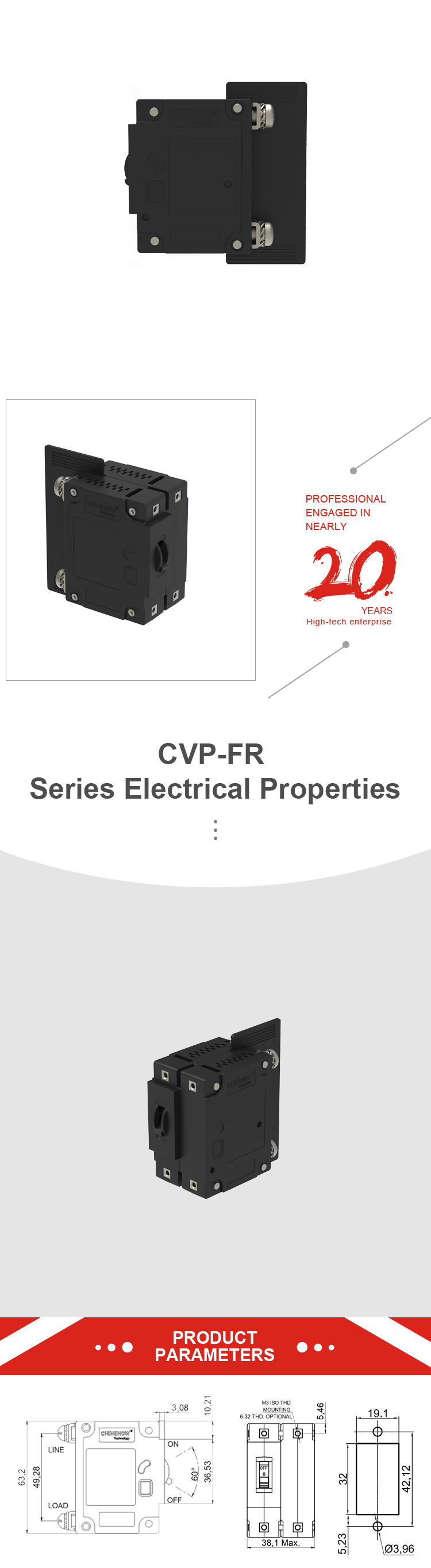

CVP-FR قواطع دوائر مغناطيسية هيدروليكية ذات مقبض قصير مع برغي M5 2P مع حواجز طرفية

عدد الأقطاب 1،2،3،4 (اختياري)
حاضِر
التصنيفات

تيار متردد 0.1-125 أمبير (عمود واحد) ، 0.5-100 أمبير (2،3 و 4 أقطاب)
تيار مستمر 0.1-100 أمبير (1 ، 2 ، 3 ، 4 أقطاب) ، 175 أمبير ، 250 أمبير



أقصى
الجهد االكهربى

250 فولت تيار متردد ، 277/480 فولت تيار متردد ، 50/60 هرتز ،
240 فولت تيار متردد ، 50/60 هرتز (UL489) ​​؛ 80 فولت تيار مستمر

لفائف الجهد 6 فولت تيار مستمر ، 12 فولت تيار مستمر ؛ 120 فولت تيار متردد
تحويل مساعد
تقييم

SPDT؛ 7A، 250V AC، 7A (Res)، 28V DC، 4A (Ind) 0.25A-28V DC، 0.1A-125V AC
مقاومة العزل ≥100MΩ عند 500V DC
قوة DIELECTRIC STRENGTH 1500V ، 50 / 60Hz بين أطراف التوصيل الكهربائي 50 / 60Hz
مقاومة/
معاوقة

القيمة بين الخط ومحطة التحميل تحت حالة التشغيل
التحمل: العمر الميكانيكي هو 10 آلاف دورة (6 مرات تشغيل في الدقيقة) والعمر الكهربائي 6 آلاف دورة بالتيار والجهد المقدر
خالية من حركة المرور سوف يتعثر قاطع الدائرة بالداخل حتى لو تم تثبيت المقبض بالقوة في وضع التشغيل عند التحميل الزائد
مؤشر الحركة يكون المقبض في وضع إيقاف التشغيل عند التحميل الزائد. في منتصف الرحلة ، يكون المقبض في الوضع الأوسط عند التحميل الزائد
تمثل جميع بيانات منحنى CURVES الموضحة استجابة قاطع التيار عند درجة حرارة محيطة تبلغ 77 درجة فهرنهايت (25 درجة مئوية) بدون تحميل مسبق.يتم تثبيت القواطع في الوضع القياسي للتثبيت على الحائط.عند 50 أمبير وأقل من التصنيفات الحالية ، يكون الحد الأدنى لقدرة التعامل مع نبض الاندفاع 12 ضعفًا للتيار المقدر في حالات التأخير القياسية و 25 ضعفًا للتيار المقدر في حالات التأخير العالية للتدفق.تستند هذه القيم إلى دورة 60 هرتز 1/2 ، نبضة 8.33 مللي ثانية.يجب أن تكون فترات التأخير العالية في التدفق للتطبيقات ذات التيارات العالية الأولية للتيار الكهربائي لفترات قصيرة مثل تبديل مزودات الطاقة ، والأحمال عالية السعة وأحمال المحولات.
درجة حرارة التشغيل -40 درجة إلى + 85 درجة
موصى به عزم الدوران # 6-32 أو إدراج M3 تصاعد 0.8-1.0 نيوتن متر ؛# 8-32 أو أطراف المسمار M4 1.4-1.7 نانومتر ؛# 10-32 أو محطات المسمار M5 1.7-2.3 نانومتر ؛# 1 / 4-20 أو أطراف المسمار M6 3.4-4.0 نانومتر
4 أعمدة كحد أقصى
تصاعد نوع M3 المسمار ، 6-32 المسمار (اختياري)
مسمار TERMINALS M5 ، مسمار M6 ، دفع للداخل ، لولب ، مزدوج (QC) ، أطراف مشابك (اختياري)
مقبض طويل لـ ACTUATOR ، اهتزاز زاوية ، اهتزاز مسطح ، اهتزاز مسطح (مع قفل) (اختياري)
لون العلبة أسود
المعيار EN60934 ، UL1077 ، GB17701 ، UL489A
