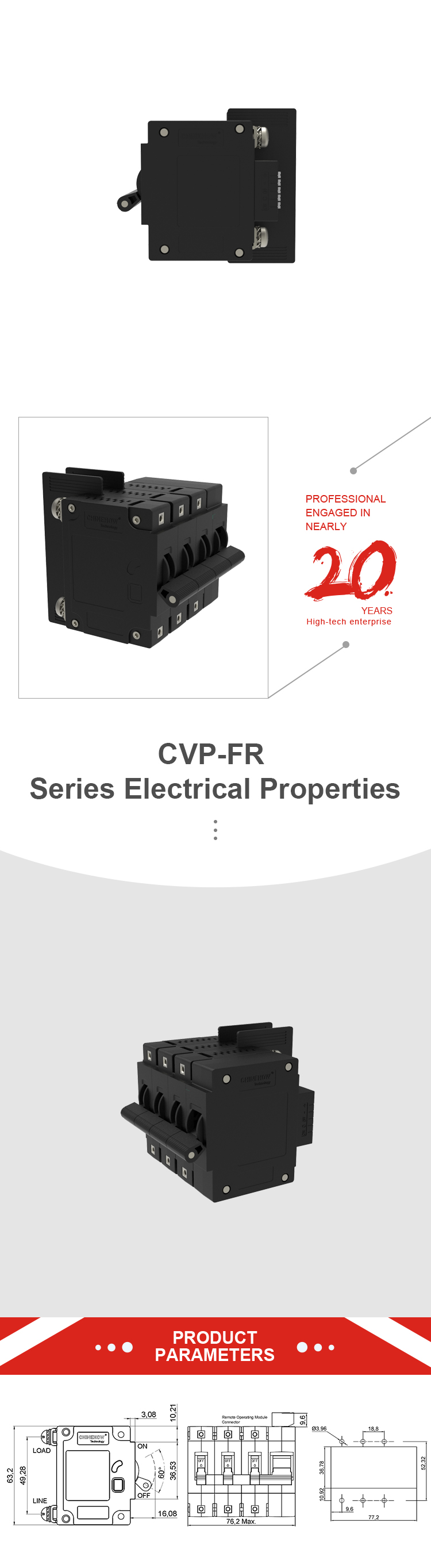

CVP-FR قواطع دوائر مغناطيسية هيدروليكية ذات مقبض طويل مع برغي M5 وحواجز طرفية 3P + جهاز تحكم عن بعد

عدد الاقطاب 1،2،3،4 أقطاب (اختياري)

حاضِر
التصنيفات

تيار متردد 0.1-125 أمبير (عمود واحد) ، 0.5-100 أمبير (2،3 و 4 أقطاب)
تيار مستمر 0.1-100 أمبير (1 ، 2 ، 3 ، 4 أقطاب) ، 175 أمبير ، 250 أمبير



أقصى
الجهد االكهربى

250 فولت تيار متردد ، 277/480 فولت تيار متردد ، 50/60 هرتز ،
240 فولت تيار متردد ، 50/60 هرتز (UL489) ​​؛ 80 فولت تيار مستمر

لفائف الجهد 6 فولت تيار مستمر ، 12 فولت تيار مستمر ؛ 120 فولت تيار متردد

تحويل مساعد
تقييم

SPDT؛ 7A، 250V AC، 7A (Res)، 28V DC، 4A (Ind) 0.25A-28V DC، 0.1A-125V AC
مقاومة العزل ≥100MΩ عند 500 فولت تيار مستمر
قوة عازلة 1500 فولت ، 50/60 هرتز بين المحطات الكهربائية 50 / 60Hz

مقاومة/
معاوقة

القيمة بين الخط ومحطة التحميل تحت حالة التشغيل
تَحمُّل العمر الميكانيكي هو 10 كيلو دورة (تشغيل 6 مرات لكل دقيقة) والعمر الكهربائي 6 كيلو دورة بالتيار والجهد المقدر
رحلة خالية سوف يتعثر قاطع الدائرة بالداخل حتى لو تم تثبيت المقبض بالقوة في وضع التشغيل عند التحميل الزائد
إشارة الرحلة المقبض في وضع إيقاف التشغيل عند التحميل الزائد. في منتصف الرحلة ، يكون المقبض في الوضع الأوسط عند التحميل الزائد
كل المنحنيات تمثل بيانات المنحنى الموضحة استجابة القاطع عند درجة حرارة محيطة تبلغ 77 درجة فهرنهايت (25 درجة مئوية) بدون تحميل مسبق.يتم تثبيت القواطع في الوضع القياسي للتثبيت على الحائط.عند 50 أمبير وأقل من التصنيفات الحالية ، يكون الحد الأدنى لقدرة التعامل مع نبض الاندفاع 12 ضعفًا للتيار المقدر في حالات التأخير القياسية و 25 ضعفًا للتيار المقدر في حالات التأخير العالية للتدفق.تستند هذه القيم إلى دورة 60 هرتز 1/2 ، نبضة 8.33 مللي ثانية.يجب أن تكون فترات التأخير العالية في التدفق للتطبيقات ذات التيارات العالية الأولية للتيار الكهربائي لفترات قصيرة مثل تبديل مزودات الطاقة ، والأحمال عالية السعة وأحمال المحولات.
عملية درجة الحرارة -40 إلى + 85
موصى به عزم الدوران # 6-32 أو M3 تصاعد إدراجات 0.8-1.0 نانومتر ؛# 8-32 أو أطراف المسمار M4 1.4-1.7 نانومتر ؛# 10-32 أو محطات المسمار M5 1.7-2.3 نانومتر ؛# 1 / 4-20 أو أطراف المسمار M6 3.4-4.0 نانومتر
أعمدة قصوى 4 أقطاب
تصاعد نوع برغي M3 ، برغي 6-32 (اختياري)
محطات مسمار M5 ، مسمار M6 ، دفع للداخل ، لولب ، مزدوج (QC) ، أطراف مشبك (اختياري)
المشغل مقبض طويل ، زاوية متأرجحة ، هزاز مسطح ، هزاز مسطح (بقفل) (اختياري)
لون العلبة أسود
معيار EN60934 ، UL1077 ، GB17701 ، UL489A
