| عدد الاقطاب | 1،2،3،4 أقطاب |
| حاضِر | تيار متردد 0.1-32 أمبير (1 ، 2 ، 3 ، 4 أقطاب)
|
| أقصى | 250 فولت تيار متردد ، 277/480 فولت تيار متردد ، 50/60 هرتز ، |
| لفائف الجهد | 6 فولت تيار مستمر ، 12 فولت تيار مستمر ؛ 120 فولت تيار متردد |
| تحويل مساعد | SPDT؛ 7A، 250V AC، 7A (Res)، 28V DC، 4A (Ind) 0.25A-28V DC، 0.1A-125V AC |
| مقاومة العزل | ≥100MΩ عند 500 فولت تيار مستمر |
| قوة عازلة | 1500 فولت ، 50/60 هرتز بين المحطات الكهربائية 50 / 60Hz |
| مقاومة/ | القيمة بين الخط ومحطة التحميل تحت حالة التشغيل |
| تَحمُّل | العمر الميكانيكي هو 10 كيلو دورة (تشغيل 6 مرات لكل دقيقة) والعمر الكهربائي 6 كيلو دورة بالتيار والجهد المقدر |
| رحلة خالية | سوف يتعثر قاطع الدائرة بالداخل حتى لو تم تثبيت المقبض بالقوة في وضع التشغيل عند التحميل الزائد |
| إشارة الرحلة | المقبض في وضع إيقاف التشغيل عند التحميل الزائد. في منتصف الرحلة ، يكون المقبض في الوضع الأوسط عند التحميل الزائد |
| كل المنحنيات | تمثل بيانات المنحنى الموضحة استجابة القاطع عند درجة حرارة محيطة تبلغ 77 درجة فهرنهايت (25 درجة مئوية) بدون تحميل مسبق.يتم تثبيت القواطع في الوضع القياسي للتثبيت على الحائط.عند 50 أمبير وأقل من التصنيفات الحالية ، يكون الحد الأدنى لقدرة تحمل النبضات المتدفقة 12 ضعفًا للتيار المقدر في حالات التأخير القياسية و 25 ضعفًا للتيار المقدر في حالات التأخير العالية للتدفق.تستند هذه القيم إلى دورة 60 هرتز 1/2 ، نبضة 8.33 مللي ثانية.يجب أن تكون حالات التأخير العالية في التدفق للتطبيقات ذات التيارات العالية الأولية التي تدوم لفترات قصيرة مثل تبديل مزودات الطاقة ، والأحمال عالية السعة وأحمال المحولات. |
| عملية درجة الحرارة | -40 إلى + 85 |
| موصى به عزم الدوران | # 6-32 أو M3 تصاعد إدراجات 0.8-1.0 نانومتر ؛# 8-32 أو محطات المسمار M4 1.4-1.7 نانومتر ؛# 10-32 أو محطات المسمار M5 1.7-2.3 نانومتر ؛# 1 / 4-20 أو أطراف برغي M6 3.4-4.0 نانومتر |
| أعمدة قصوى | 4 أقطاب |
| محطات | upturning ، المسمار في ، ناقل المسمار في |
| المشغل | مقبض طويل ، مقبض قصير |
| لون العلبة | أسود |
| معيار | EN60934 ، UL1077 ، GB17701 ، UL489A |
| الكمية: | |
|---|---|

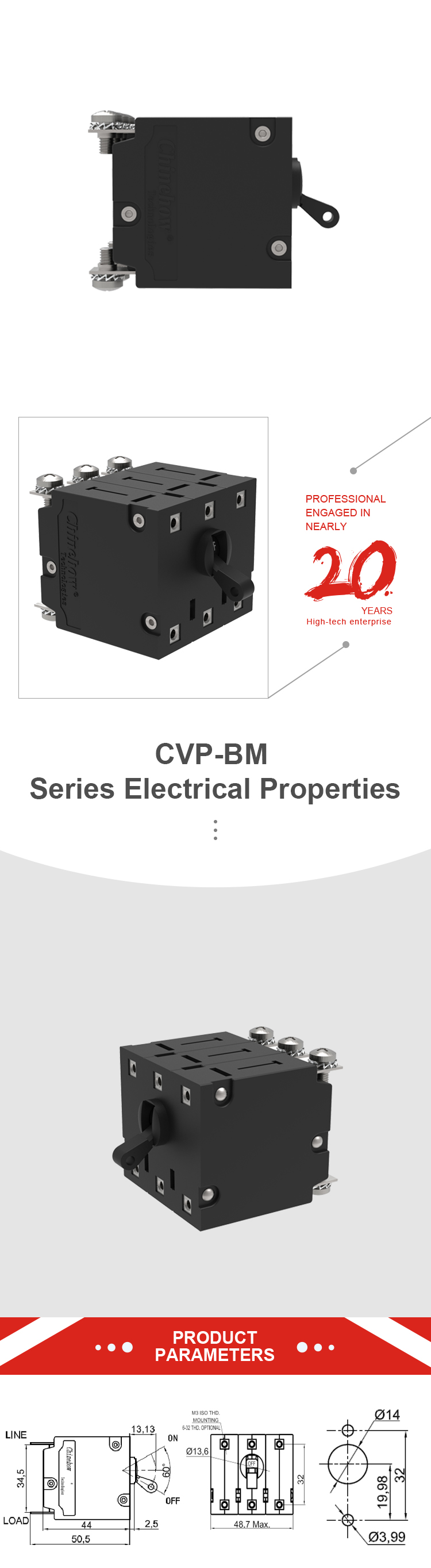

CVP-BM
Chinehow
